iPhone6外壳上为什么会有碍眼的白条?

2016-01-22 09:33 来源:电子信息网综合 作者:铃铛

苹果对产品的外形设计一直是同行业模仿的方向,可见其在外形设计方面确实有着不可替代的优势。但即便如此,也不是每种苹果产品的外观都受到人们的一致好评的。在iPhone6外形曝光时,人们虽然称赞其整体线条,但却对背部那显眼的白色宽条表示不理解,那么这条让人不爽的白条为何会出现呢?

在当时iPhone6的发布会上没有提到的的是,iPhone6相对一上一代iPhone,拥有“全网通”的能力(公开版iPhone6Cellular支持中国移动/联通/电信2G/3G/4G),而且支持802.11a/b/g/n/ac无线网络(单天线,双频2.4GHz/5GHz)和蓝牙4.0,并加入了NFC。

6-3

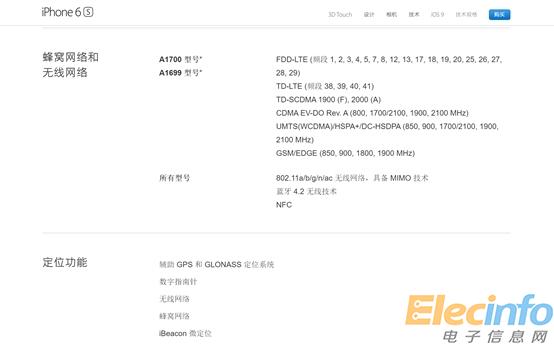

iPhone6网络相关参数

这使得iPhone6的天线设计前所未有的复杂,下面笔者向大家揭秘,iPhone6的天线设计。

背面分割设计

6-4

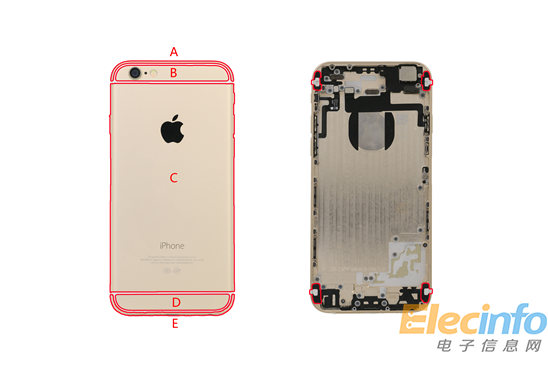

iPhone6背部分割

看似一体的金属后壳,使用塑料填充,其实是被切分成A/BCD/E三段,A、E分别为上部分天线和下半部分天线,中间BCD部分是相互导通的,充当天线接地部分。

iPhone6上半部分天线涉及到Cellular副天线、双频WLAN、蓝牙、GPS、NFC等功能。

6-5

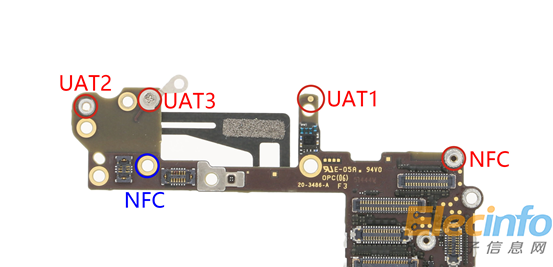

iPhone6主板上半部分天线馈电端口(正面)

6-6

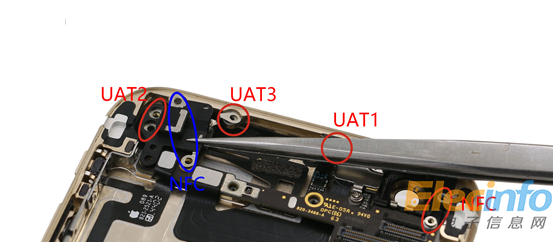

iPhone6主板上半部分天线馈电端口(正面)

上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。
