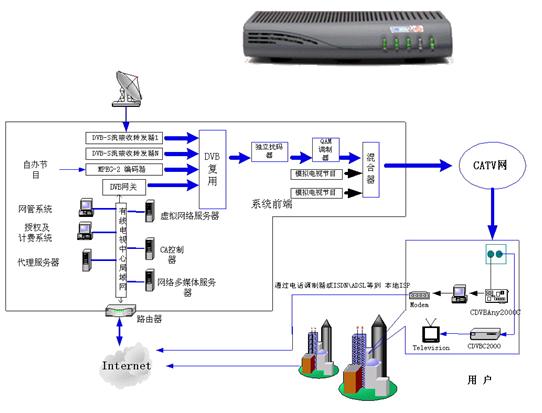

有线电视系统图
1.基本组成(1) 接收信号源 (2) 前端设备(3) 干线传输系统。如干线放大器 (AGC)、 (ASC)和干线电缆或光缆 。
(4) 用户分配网络
(5) 用户终端
电视接收、调频广播 、线缆调制解调器 (Cable Modem，PC机、IP电话等) 等。
线缆调制解调器 (Cable Modem)，连接电脑用 RJ-45 10Base-T 连接器， 下行载波频率在88～860 MHz之间，采用64/256QAM方式，下行速率可达42.4M bps，上行调制频率可高达42 MHz，采用QPSK/16QAM，上行速率最高可达10Mbps。
