开关电源使用率高，有串联型稳压电源无法媲美的优越性
效率高：开关稳压电源的调整管工作在开关状态，因此，功耗很小，效率可大大提高，其效率通常可达80%～90% 左右。
重量轻：开关型稳压电源常采用电网输入的交流电压直接整流，省去了笨重的工频变压器。
稳压范围宽：输入交流电压在80～260V 之间变化时，都能达到良好的稳压效果，输出电压的变化在2% 以下，与此同时仍保持高效率。
安全可靠：在开关型稳压电路中，具有各种保护电路。
滤波电容容量小：由于开关信号频率高，滤波电容的容量大大减小。
功耗小，机内温升低：由于晶体管工作在开关状态，不需采用大散热器，机内温升低，因此整机的可靠性和稳定性也得到一定程度提高。
开关电源工作状态分析

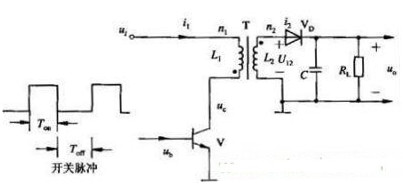

开关电源按照负载与储能电感的连接方式来分，通常有串联型开关电源与并联型开关电源大类，串联型开关电源因电网电压与主板地线不隔离的缺陷容易发生触电事故，故目前绝大多数用并联型开关电源，并联开关电源主板地线不与电网相线相连，习惯上称为“冷底盘电路”或称为“冷机心”。目前用得最多的是自激式振荡开关脉冲调宽式稳压电源，有些引入了行同步功能。

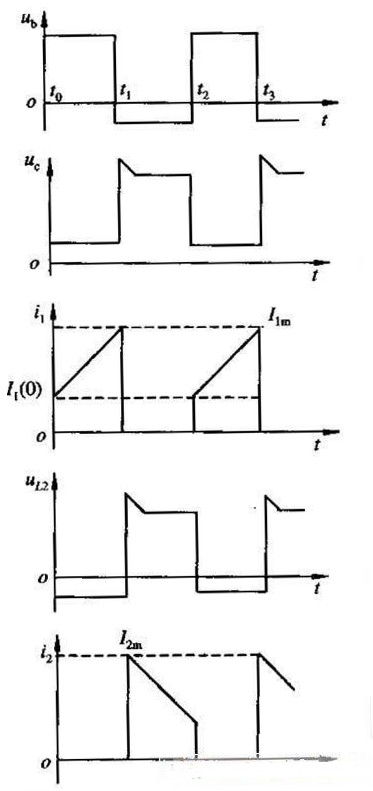

图2:波形图
从图中可以看出只要控制了开关管的导通时间(也就是脉冲宽度，故叫脉宽调整)就控制了电感L1 充电时间，从而控制了负载的供电量，开关管工作在开关状态，开关管在截止时电感L1会产生很高的自感电压，相当于电源的整流以后电压10陪，约有 3000V左右，故要求开关管耐压要高，且要求L1 有合适的RC 放电回路。
