Pasternack推出E和W波段PIN二极管波导开关

2017-08-29 09:53 来源:美通社 作者:Janet

业界领先的射频、微波及毫米波产品供应商美国 Pasternack 公司推出一系列新型 E 波段和 W 波段 PIN 二极管波导开关。这些单刀单掷及双刀双掷毫米波波导开关为反射式开关,其可在超宽带频率范围内工作,且切换性能极快。这些开关产品为可能涉及一般切换,接收机保护,脉冲调制和/或天线波束切换的电信、测试仪器仪表、研发和雷达前端应用的理想选择。

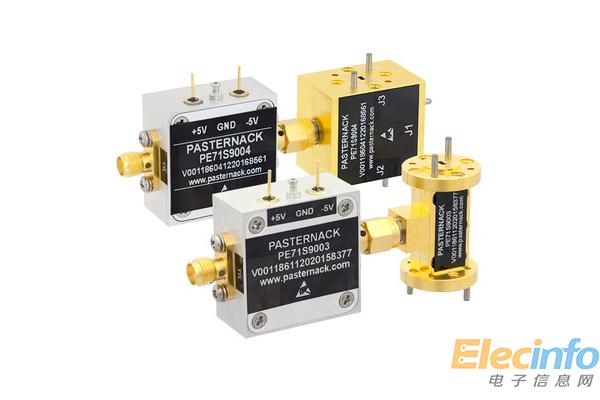

Pasternack新型E波段和W波段PIN二极管开关

Pasternack新型E波段和W波段PIN二极管开关

上述新系列单刀单掷及双刀双掷 PIN 二极管波导开关分为四种型号,每种型号均具有完全集成的 WR10 和 WR12 波导端口,这些端口覆盖受欢迎的 E 波段(60~90GHz)和 W 波段(75~110GHz)频率。此类开关的电路集成低损耗鳍线和高性能 GaAs 梁式引线二极管,所以典型插入损耗为 4dB,隔离度大于 25dB 且切换速度快至300纳秒以内。此外,此类波导 PIN 二极管开关采用带易用型 SMA 连接器控制端口的 TTL 驱动电路。这些产品的其他特征包括:所有型号均需 +5/-5Vdc 的双偏压,且最大额定连续波输入功率电为 0.5dBm;耐用的 MIL 级小巧封装结构同时整合了开关和控制两种模块的封装体,而且在-55摄氏度~+85摄氏度的整个工作温度范围内提供最高的性能和可靠性。

“Pasternack 的新系列毫米波单刀单掷和单刀双掷 PIN 二极管波导开关具有卓越的宽带性能,完全集成的 WR10 和 WR12 波导端口以及创新性的 TTL 驱动电路。设计人员将发现,这些产品因随时备货,当天发货且无最低订购要求而成为原型和概念验证应用的极为理想的选择。”Pasternack 产品经理 Tim Galla 先生解释道。

上述 E 波段和 W 波段 PIN 二极管波导开关均已备货在库,并可随时发货,无最低订购要求。如有其他疑问,请致电 Pasternack 中国客户服务热线400-928-5100或0512-6280-6638。

Pasternack 新型E波段和W波段 PIN二极管波导开关
