随着社会的发展，各种热水器及管道热水进入千家万户，人们在不同场合对水温的要求是多种多样的，经常需要把热水和冷水混合到需要的温度。可以控制各种热水器及管道热水的出水温度，能快速准确地调制出所需温度的热水，可用于淋浴、洗漱及其他需要恒温热水场所的水温智能配制阀，是一个有应用价值的技术。本设计正是顺应这种需要，以PIC16C71芯片为核心，控制机械部分自动调整冷水和热水的混合比例，实现出水水温的自动控制，解决了由于水压波动、水温变化或出水量改变引起的水温忽冷忽烫的难题，比手动调节用水温度方式有明显的节水效果。
1 系统结构和工作原理
热水和自来水作为控制阀的2个输入，利用混水阀控制冷、热水输入量和比例，混合后的水经出水口流出，供用户使用。安装在出水口的温度传感器感测出水口处的温度并通过测温电路传送给单片机。该调温水阀的组成如图1所示。当出水开关打开时，单片机把温度传感器测量的出水口处的温度与设定温度进行比较，需要时由 PIC16C71来控制直流电机带动混水阀，来调整进入水阀的冷、热水的比例，从而控制出水的温度，当电机转到头时，单片机得到相应的信号，终止电机继续同向转动。通过温升或温降按键在25～50℃范围内对用水温度进行设置，LED数码管显示设定的用水温度值。若设定温度与传感器检测的温度不符，根据二者温差的大小，单片机输出不同宽度的脉冲电压信号控制直流电动机按不同的速度转动，通过传动机构驱动冷热水混合阀，改变冷水和热水的流入比例。当外界条件再次发生变化时，如水压减小或增大等，出水管水温与设定温度出现温差，此时单片机再一次控制电机转动，对水温进行自动调节，使出水口水温自动与设定用水温度保持一致。

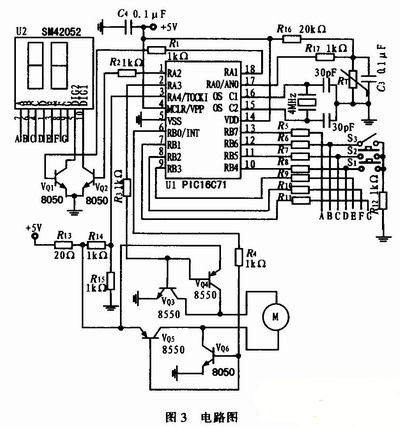

2 控制面板和电路
设计控制面板按钮应最少化，并且使用方便，功能合理，控制操作简便，仪表能显示出设置的温度。控制面板如图2所示，面板左侧的2位LED数码管用来显示预置的用水温度。面板右上方的温升按键、温降按键分别用来增加和减少预置出来水温的温度。面板右下方为手动开关，决定水阀的开关和出水量大小，当其置于 “关”时，为关闭出水非工作状态。
