ROHM开发出透镜型LED“CSL0901/0902系列”

2018-10-23 17:14 来源:美通社 作者:Angelina

全球知名半导体制造商ROHM(总部位于日本京都)推出小型高输出的透镜型表面贴装LED“CSL0901/0902系列”。新系列产品阵容包括普通亮度的“CSL0901系列”和更高亮度的高端型“CSL0902系列”共18种机型。

CSL0901/0902系列

CSL0901/0902系列

另外,本系列中还包括车载级产品,适用于汽车里程表的指示灯光源,具备可在恶劣环境下使用的稳定可靠性。在对汽车用里程表等的LED进行小型化时,通常会存在向相邻部位漏光的问题,该系列产品将光源的位置从普通产品的0.18mm调高到0.49mm,有效改善了漏光问题。与以往的反射式LED相比,尺寸(体积)缩小至仅1/18左右。另外,所有机型均采用在汽车内部等高温环境下也不会产生光衰的结构,蓝色等颜色的产品采用了新开发的模塑树脂。比如,在蓝色LED的高温通电试验中(85摄氏度、IF=20mA、通电1000小时),与以往产品相比,光通量成功改善了约80%,这将非常有助于提高应用的可靠性。而且,不仅实现了1608小型尺寸(1.6×0.8mm),还通过提高晶圆键合精度和模塑精度等工序内的加工精度,使中心光强达到了以往产品的5~7倍。

本系列产品已于2018年8月份开始以月产100万个的规模逐步投入量产(样品价格70日元~/个,不含税)。前期工序的生产基地为ROHM总部(日本京都),后期工序的生产基地为ROHM-Wako Electronics (Malaysia) Sdn. Bhd.(马来西亚)。

近年来,为了避免LED光漏到相邻部位,在汽车里程表的指示灯光源中通常会设置遮光壁,但存在用来避免因温度变化而与PCB板接触的空间,从这部分空间漏光一直是亟需解决的课题。另外,所有应用在采用LED时,尤其是在电子元器件的使用环境严苛的汽车和工业设备领域,需要的是对于环境应力导致的经年老化已采取对策、并具有高度可靠性的产品。

针对这些需求,ROHM对经年老化的原因之一“硫化”采取对策,开发出完全无银的行业首创高亮度LED,并面向对元器件可靠性要求高的应用,积极推进行业领先的产品开发。未来ROHM将继续推进适用于各种应用的小型、高亮度、高可靠性的产品开发。

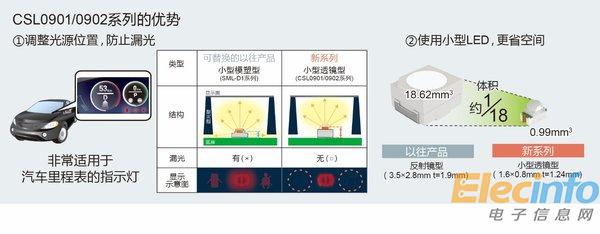

CSL0901/0902系列优势

CSL0901/0902系列优势

<特点>

1. 通过调整光源位置,更节省空间并防止漏光

传统的里程表光源使用反射式LED。但是,随着应用对节省空间的要求越来越高,已开始探讨使用更小型的LED。另一方面,普通的小型模塑LED的光源位置设计的很低,仅为0.18mm,这个高度可能会导致向相邻部位漏光。对此,ROHM将光源的位置提高到0.49mm,解决了漏光问题。这使得小型LED能够得以采用,与以往的反射式LED相比,体积仅为1/18,非常有助于节省应用的空间。

2. 发挥元件内部生产的优势,确保高可靠性

1) 采用新开发的模塑树脂,减缓经年老化
