ADI公司的SSM2603是低功耗、高质量立体声数字音频CODEC，用于便携式数字音频应用，具有一组立体声可编程增益放大器(PGA)线路输入和一个非立体声的麦克风输入。它具有两个24位模数转换器(ADC)通道和2个24位数模转换 器(DAC)通道。SSM2603可以作为一个主机或者是从动装置。它支持多个主时钟频率，包括用于USB设备的12MHz或者24MHz频率;标准的 256fS或者384fS基础速率，如12.288MHz和24.576MHz;以及很多常用的音频采样速率，如96kHz、88.2kHz、 48kHz、44.1kHz、32kHz、24kHz、22.05kHz、16kHz、12kHz、11.025kHz以及8kHz。SSM2603在模 拟电路情况下可在最低1.8V的供电电源下运行，在数字电路情况下可在低至1.5V的供电电源下运行。SSM2603软件可编程立体声输出选项为用户提供 多种应用可能性。它的音量控制功能能够对音频信号进行大范围的增益控制。SSM2603的工业应用温度范围为-40℃到+85℃。它采用28引脚、 5mm×5mm引脚架构芯片级封装(LFCSP)。

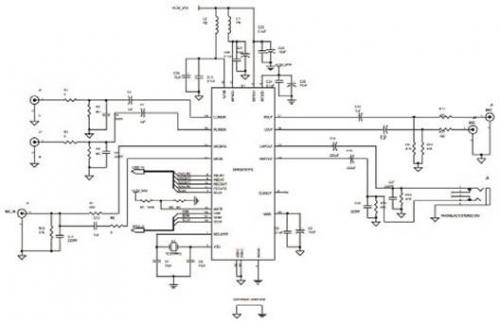

图2 SSM2603典型应用电路图
