1 人体心电信号的特点
心电信号属生物医学信号，具有如下特点：
(1)信号具有近场检测的特点，离开人体表微小的距离，就基本上检测不到信号;
(2)心电信号通常比较微弱，至多为mV量级;
(3)属低频信号，且能量主要在几百赫兹以下;
(4)干扰特别强。干扰既来自生物体内，如肌电干扰、呼吸干扰等;也来自生物体外，如工频干扰、信号拾取时因不良接地等引入的其他外来串扰等;
(5)干扰信号与心电信号本身频带重叠(如工频干扰等)。
2 采集电路的设计要求
针对心电信号的上述特点，对采集电路系统的设计分析如下：
(1)信号放大是必备环节，而且应将信号提升至A/D输人口的幅度要求，即至少为“V”的量级;
(2)应尽量削弱工频干扰的影响;
(3)应考虑因呼吸等引起的基线漂移问题;
(4)信号频率不高，通频带通常是满足要求的，但应考虑输入阻抗、线性、低噪声等因素。
3 采集电路设计分析过程
3.1 前级放大电路设计
由于人体心电信号的特点，加上背景噪声较强，采集信号时电极与皮肤间的阻抗大且变化范围也较大，这就对前级(第一级)放大电路提出了较高的要求，即要求前级放大电路应满足以下要求：
高输入阻抗;高共模抑制比;低噪声、低漂移、非线性度小;合适的频带和动态范围。

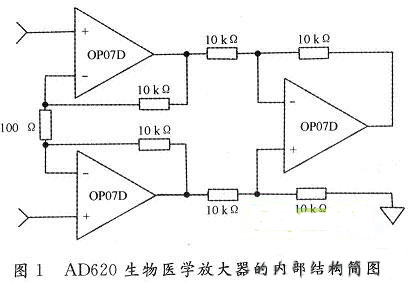

为此，选用Analog公司的仪用放大器AD620作为前级放大(预放)。AD620的核心是三运放电路(相当于集成了三个OP07运放)，其内部结构如图1所示。
该放大器有较高的共模抑制比(CMRR)，温度稳定性好，放大频带宽，噪声系数小且具有调节方便的特点，是生物医学信号放大的理想选择。根据小信号放大器的设计原则，前级的增益不能设置太高，因为前级增益过高将不利于后续电路对噪声的处理。
