4 模态实验过程及结果
4.1模态试验过程
利用美国PCB公司的压电式力锤和压电式加速度计进行激励、拾振。然后用LMS TEST.LAB 试验采集分析系统进行数据采集和分析。试验设置为，采样频率为2048Hz，采样带宽为1024Hz，频率分辨率为0.125Hz，激励用力窗，响应是指数窗。
汽车电子控制器通过两个安装孔固定在基频大于500Hz试验台上。采用了5传感器布置方案(图12)进行模型试验。参照仿真分析结果发现，该传感器布置方案漏掉了第一阶扭转模态。而采用8传感器的布置方案(图13)能测得第一阶扭转模态。

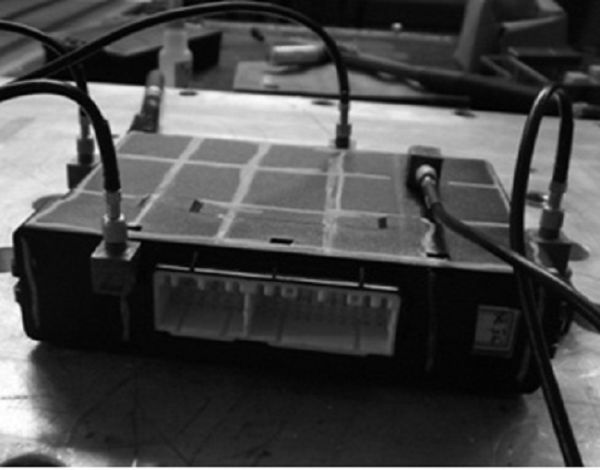

图12 传感器的布置方案

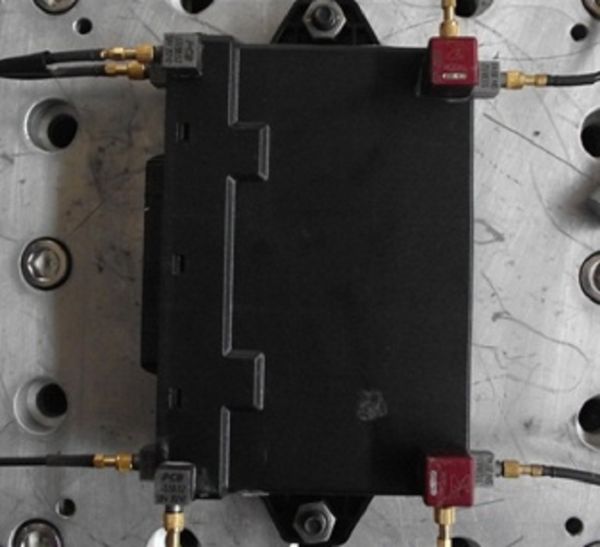

图13 8传感器的布置方案
