随着移动终端设备朝着越来越智能化的方向发展，原本只具备简单通话功能的手机，也开始增加越来越多的服务功能。在移动终端上实现更多的功能，已经成为研发人员的一个新目标之一，这些功能为人们的生活提供着极大的便利，而VoIP技术就是其中的一个重要应用。现如今，VoIP技术已经在计算机上得到了广泛的应用，出现了一大批基于VoIP的应用软件，而随着移动终端逐渐可以方便地接入WLAN，在其上面进行多媒体技术的开发已经成为一个新的热点，尤其是在现如今最热门的Android操作系统上面。随着移动终端的处理能力日益强大，可以实现过去无法进行的复杂视频编解码处理，因此如果进一步结合VoIP技术，实现一个VoIP可视通话系统，这将是一个很好的研究课题，同时也将会有很好的市场前景。
1 系统设计方案和系统结构
1.1 系统设计方案
本方案所设计的局域网内基于Wi—Fi的可视化VoIP通话系统主要包含了以下功能：
①移动终端(如手机、PDA)用户对系统个性化的配置，用户可以根据自己的需求和爱好选择需要的功能;
②实现移动终端用户向服务器发出请求并完成注册的功能;
③移动终端用户对语音视频数据的采集和编码，并通过RTP(实时传输协议)/RTCP(RTP传输控制协议)进行传输和控制;
④OpenSIPS开源服务器完成对会话的控制，包括会话的注册、发起、维护与结束、注销等功能;
⑤界面的开发，作为一个应用程序。一个友好的界面是不可或缺的，我们通过它来与用户进行交互。
1.2 系统结构

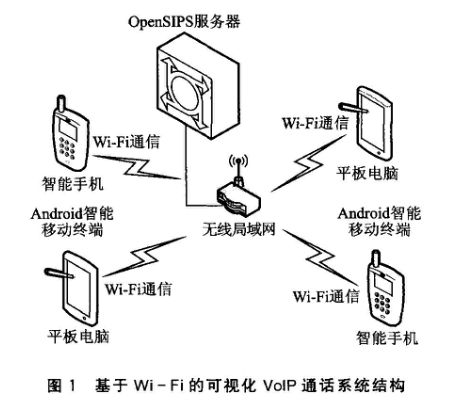

系统的总体架构采用了客户端和服务器(C/S)模型，客户端利用自身的Wi—Fi模块接入网络。通过SIP协议与Open SIPS服务器建立会话，在传输层以IP数据包的形式传输语音视频数据。基于Wi—Fi的可视化VoIP通话系统结构如图1所示。
系统主要由SIP客户终端和OpenSIPS开源服务器两部分组成。客户终端采用Android操作系统的智能手机和平板电脑。客户终端包括了SIP User Agent逻辑实体，并且支持AMR、G.729音频编解码，以及H.263和H.264视频编解码。
