基于单片机与通信的数据采集控制系统，对被控对象经过传感器、电压变换电路、模拟/数字转换芯片以及单片机的连接，实现现场参数向单片机的传递，并且通过继电器驱动被控制对象的运行。而单片机以及PC 机之间经过电平转换芯片的连接，实现远程通信。文中设计的系统能够有效地实现被控制对象的多种参数信息的采集，并且将其传递至PC 机端，对相应数据进行处理，同时也能够选择通过PC 机来远程控制被控制对象。
在工业控制过程中，需要对被控制对象的实时数据进行采集，并且根据采集数据的实际情况，对其进行实时的监控以及远程的控制，以完成相应的控制任务。在现代工业控制中，对于控制的准确性判断以及控制的实时性和稳定性需求都很高，所以要有一种可以进行数据采集的控制系统，而且这种系统要能够实现多通道、高精度以及大容量的要求。从这个角度来看，文中基于单片机与PC 通信的数据采集控制系统设计研究具有非常重要的现实意义。
1 系统的基本组成
1. 1 系统的基本架构
文中构建的基于单片机与PC 通信的数据采集控制系统基本架构如图1 所示：

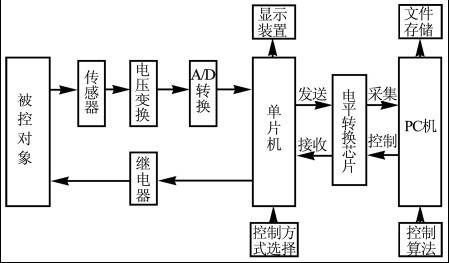

图1 系统基本架构框图
如图1 所示，被控对象通过传感器的作用，采集到相应的数据，经过电压转换以及模拟/数字转换之后，向单片机发送，单片机端可以根据数据采集的情况以及预先设置的程序，经过继电器向被控制对象进行具体的操作，同时也可以通过电平转换芯片向PC 机发送采集到的数据。PC 机可以对采集的数据进行存储、处理，也可以根据这些数据来完善控制算法，然后经过电平转换芯片发送控制信号，远程控制被控对象。
