EDM安全存取是AndesCore 内建的功能(option)，应用在安全存取的控管。EDM安全存取有二种的控管方式：debug access indication和EDM access restriction.第一种控管方式(debug access indication)提供了一个sideband signal用于指示从调试器(Debug host)的请求。第二种控管方式， 控制AndesCore的input port(edm_restrict_access )达到EDM存取的限制。更详细的内容在后续章节会有更深入的介绍。
1.EDM功能介绍

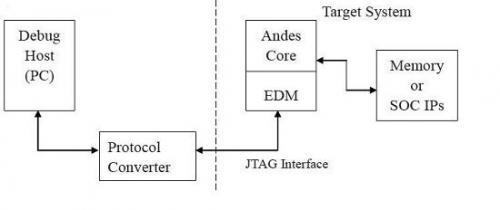

一个debug system包含一个debug host和一个target system.EDM主要的功能就是translate debug host发出的TAP指令来存取系统memory或是CPU.下图为基本的debug系统方块图。
图表1 基本的debug系统方块图

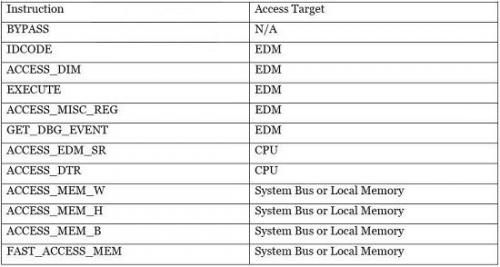

下图说明TAP 指令的种类
图表2 TAP 指令的种类
2.控制EDM存取的限制
使用EDM的访问方式会被一个sideband signal (edm_restrict_access) 所影响。当这个signal值是high,仅仅只能对EDM MISC registers做读取的动作。而想要存取CPU/System Bus/Local Memory的动作将会被封锁住并且会得到下面的结果：
读为零写忽略
不正确的JTAG instruction(JTAG ICE debugger会timeout)

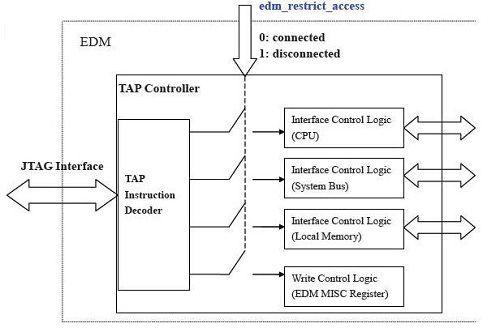

下图说明EDM限制存取方块图。
图表3 EDM限制存取方块图

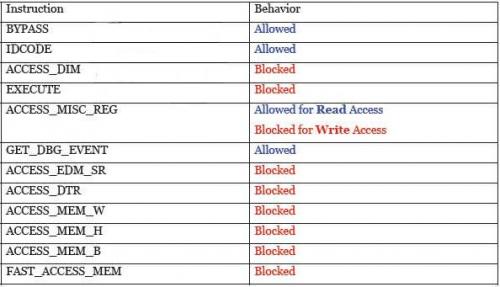

在启用存取限制功能后，下图说明出每个TAP指令的行为。
图表4 在启用存取限制功能后，下图说明出每个TAP指令的行为
如何实现EDM存取限制，在系统设计上有很多种实现方法，以控制edm restrict access的signal.两种基本的设计方案说明如下：
eFUSE方式使用Chip重新编程管理控制
SOC方式使用软件管理控制

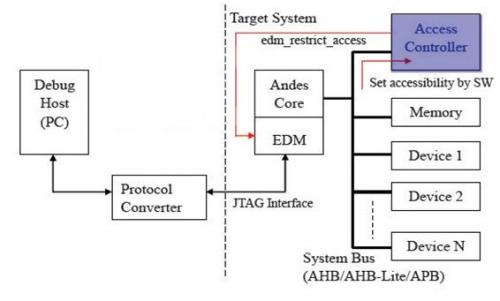

hardware实现控制edm_restrict_access的示意图如下：
图表5 hardware实现控制edm_restrict_access的示意图
software实现控制edm_restrict_access的例子如下：
sethi $r2,#0x80000
ori $r2,$r2,#0x8c
sethi $r3,#0x04030
ori $r3,$r3,#0x201
swi $r3,[$r2+#0]
