4. 根据硬件改动修改 serial flash utility
开发者自己的硬件板与 TI的 EVM比较，会影响工具使用的不同部分可能存在于：
(1) DDR型号
(2) FLASH型号
(3) 时钟频率
(4) UART配置
4.1 DDR参数修改
EVM板用的是 mDDR，大多数用户用的是 DDR2，需要修改 OMAP-L138/Common/src/device.c文件中函数Uint32 DEVICE_ExternalMemInit( )的 5个 DDR参数值。这个函数同样被 UBL调用，如果不用 UBL，则要在AISgen界面里配置正确的 DDR参数。
函数 DEVICE_PLL1Init()参数含义与 PLL0的类同，为 DDR提供时钟。
4.2 SPI flash
如果更改了 SPI flash的硬件连接，可在 OMAP-L138\Common\include\device_spi.h文件中修改配置。
#define DEVICE_SPIBOOT_PERIPHNUM (1)//选择 SPI1
#define DEVICE_SPI_UBL_HDR_OFFSET (0*1024)//ubl在 SPI flash中的偏移地址
#define DEVICE_SPI_APP_HDR_OFFSET (64*1024)//application image在 SPI flash中的偏移地址如果更换了与 EVM板不同的 SPI flash，必要时需要修改如下两个文件：
OMAP-L138\Common\drivers\include\Spi_mem.h
OMAP-L138\Common\drivers\src\Spi_mem.c
4.3 NAND flash
NAND flash的数据位宽配置在 OMAP-L138\Common\include\device_async_mem.h文件中定义：
#define DEVICE_ASYNC_MEM_NANDBOOT_BUSWIDTH (DEVICE_BUSWIDTH_8BIT)
如果 NAND flash更换的与 EVM上的不同，必要时需要修改如下两个文件
OMAP-L138\Common\drivers\include\Device_nand.h
OMAP-L138\Common\drivers\src\Device_nand.c
4.4 NOR flash
NOR flash是标准设备，除了时序参数之外，一般不需要修改，NOR flash相关代码文件如下：
OMAP-L138_FlashAndBootUtils_2_40\Common\drivers\src\nor.c
OMAP-L138_FlashAndBootUtils_2_40\Common\drivers\include\nor.h
OMAP-L138\Common\src\device_async_mem.c
OMAP-L138\Common\include\device_async_mem.h
OMAP-L138_FlashAndBootUtils_2_40\Common\drivers\src\ async_mem.c
4.5 时钟及 PLL
如果外部输入时钟频率不是 24MHz，则需要 OMAP-L138\Common\src\device.c文件中函数DEVICE_PLL0Init()和 DEVICE_PLL1Init()的参数值。
函数原型 Uint32 DEVICE_PLL0Init(Uint8 clk_src, Uint8 pllm, Uint8 prediv, Uint8 postdiv, Uint8 div1 ,Uint8 div3, Uint8 div7)中 pllm是 PLL的倍频系数，主频计算公式为：
4.6 UART配置
如果系统主频发生变化，相应的模块时钟也改变，调试串口的分频值需要做相应调整，否则串口输出会因为波特率不正确而出现乱码。根据不同的主频修改 OMAP-L138\Common\src\device_uart.c中 DEVICE_UART_config的 UART时钟分频系数 divider的值，得到合适的 UART波特率。
如果不是用 UART2做为调试串口，修改 OMAP-L138\Common\include\ device_uart.h文件中的DEVICE_UART_PERIPHNUM定义。
5. OMAP-L138_FlashAndBootUtils编译环境搭建
在根据硬件改动，修改了代码后，需要对工具包重新编译，生成 UBL和 sfh_OMAP-L138.exe。如果在 Linux下使用此工具，需要在 Linux下进行编译(具体编译过程参考参考文献 4)。下面介绍如何在Windows环境下搭建OMAP-L138_FlashAndBootUtils的编译环境。
编译环境需要的几个工具如下[6]：
(1) cygwin
(2) .NET framework
(3) ARM Compiler tools(CodeSourcery G++ Lite)
(4) C6x Compiler Tools
(5) CCSV5
5.1 Cygwin安装
从 http:/ / www. cygwin. com/下载并运行在线安装工具setup.exe，注意安装路径中不能带有空格。具体步骤如下：

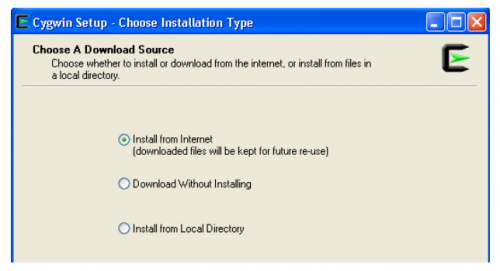

选择从互联网安装;也可以选择先下载，再从本地安装。
图 9 cygwin安装界面 1

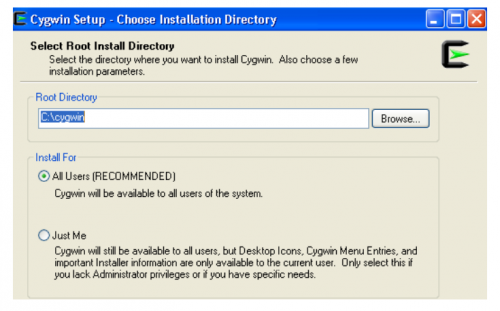

选择安装路径。
图 10 cygwin安装界面 2
可选择直接连接或使用代理。
