空气中的颗粒污染物，除了工厂、汽车的排放，日常生活也会产生不少。想知道大范围的空气质量可以关注环保部、美使馆发布的PM2.5指数，想知道身边小范围的空气质量就只能望天?还是用Arduino DIY一个家庭空气质量采集器，让数据说话吧!本文编译自 Air Quality Monitoring，原作者为Chris Nafis。DIYer Yeelink姜工对原文进行了翻译，并基于原文中的原理，制作出了自己的空气质量检测器。
目录
1 译文
1.1 材料
1.2 检测
1.3 实现流程
1.4 采样流程
1.5 测试和校准
1.6 结论

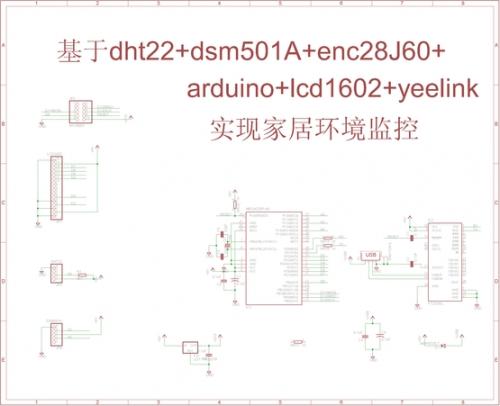

2 制作
译文
因为过敏和哮喘，我特别关心室内和室外的空气质量。我使用Quadrafire木炭火炉——一个应该是比较干净的柴炉做 饭，打算看看它对我家中的室内空气质量(灰尘)和室外空气质量(烟)的影响。纽约州在多个地方监控空气质量;认证的过敏和哮喘顾问在纽约州的Albany 发布空气污染指数，美国肺协会写过一篇非常棒的论文叫做《美国的空气》(State of the AIR)谈论颗粒污染。我有几个气象站在收集数据(放在weather underground上面)。
1.1 材料
6针的 mini TE接口 $2
夏普光学粉尘传感器 GP2Y1010AUoF $12
Arduino Uno Ethernet $65
9VDC电压 $7
Davis 屏蔽罩(红外屏蔽罩) $67.5
40毫米风扇 $13
1.2 检测
290刀的 Dolys “DC1100 Pro Air Quality”是一个真正的激光颗粒检测器，带两种不同的测量范围。小的通道(0.5>微米)应该可以看到细菌和霉菌。
高一点的通道(2.5>微米)可以看到灰尘和花粉。LCD显示器持续的显示小通道和大通道的长条图和读数，本设备能保存长达30天的空气质量数据。
我购买了一个带有PC接口的产品，并把它连接到了Arduino ethernet板上，这样我就能自动的发送数据到Pachube了。如果空气质量有问题，我的手机就能收到通过Twitter发布的报警信息。

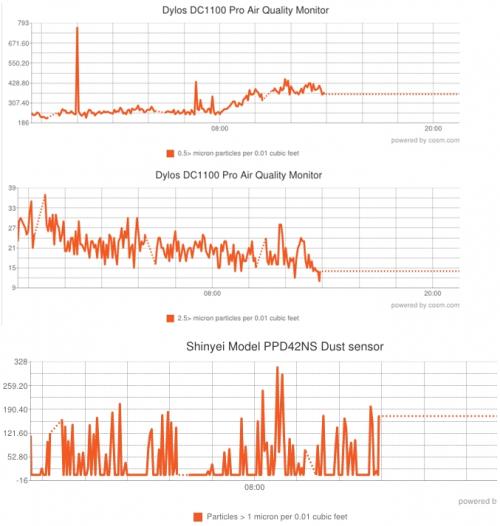

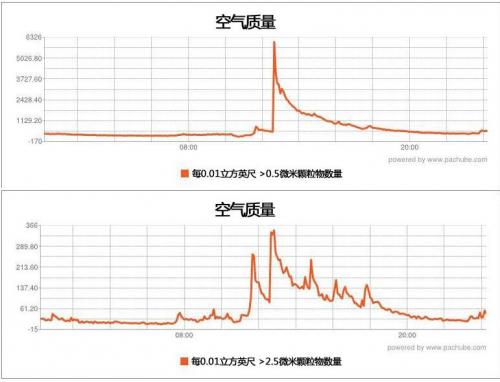

这个产品非常的灵敏。它可以非常容易的检测到走过地毯时掀起的灰尘，或者是炒菜时候的烟。下面的图中你能看到非常有趣的事情。
首先在晚上的时候大家都休息了，读数会非常的低。你也能看到在中午的时候我女儿炒菜，数据会特别高，并且要花很长的时间才会逐渐降低。
1.3 实现流程

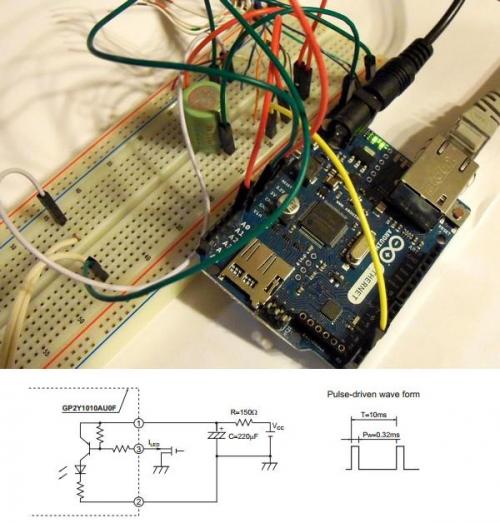

Arduino Ethernet板连接夏普传感器的图纸可以参阅 夏普GP2Y1010AU0F的datasheet
1.4 采样流程
1.点亮连接到pin2 的LED，过0.28毫秒，对连接到A0的模块Vo进行采样
2.过0.04毫秒，关闭LED，并且等待9.680毫秒。
这个10毫秒的采样周期会不停的进行重复，代码可以参考 arduino Source Code
Sharp pin 1 (V-LED) => 5V (通过一个150欧的电阻连接)
Sharp pin 2 (LED-GND) => Arduino GND pin
Sharp pin 3 (LED) => Arduino pin 2
Sharp pin 4 (S-GND) => Arduino GND pin
Sharp pin 5 (Vo) => Arduino A0 pin
Sharp pin 6 (Vcc) => 5V
我使用了一个小型的40毫米风扇保证空气能够被送到夏普传感器中，可能并没有必要，因为我将一个传感器安装到了防护罩内，所以希望确认能看到有粉尘飞入。
