电站的计算机监控系统普遍采用分层分布式结构，它将分布在机组控制室的每个现地监控单元利用网络连接起来，组成一个计算机网络.本文根据监控系统速度的要求和系统稳定性的要求，对监控系统的网络拓扑结构及软硬冗余进行分析，给出软件冗余的设计思想，讨论了如何选择更合理的拓扑结构以便实现对系统的合理高效控制.
随着计算机及网络技术的迅速发展，计算机应用已深入到很多行业中.对于电力系统中普遍应用的电站监控系统来说，网络信息技术更是极大地推进它向自动化,网络化的发展.
电站是电力系统中的电能供给方，根据它的实际生产要求，对处于自动控制的最高层的计算机监控系统有着与普通的计算机控制不同的要求，从而所构成的计算机监控系统网络也与普通的计算机网络不同，它的网络应用针对性强，对网络的稳定性、可靠性要求高，要求计算机网络内的局部故障不影响其他设备的正常运行.所以电站计算机监控系统的网络在普通计算机网络的基础上采取了硬件冗余方式，同时在软件上也进行了相关的设计，以满足相关的要求.本文就计算机监控系统的各种网络拓扑结构、硬件组成及软件设计进行分析和讨论.
一、 网络节点的通用设置
电站监控系统网络对网络节点上的计算机的要求是：
1、对于处于现地监控位置的现地控制单元，其网络需要有稳定的网络连接，在网络某处出现不能连接故障时不影响其它网络节点的正常的数据传输.

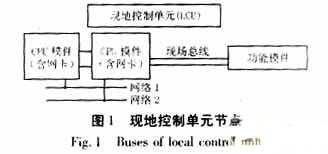

为达到这样的要求，通常各网络节点计算机都设置为硬件的网络冗余，即设置双网卡，故障时自动切换.由于现地控制单元多为CPU模件板与其他功能插件板的组合，所以对于现地控制单元上的网络节点计算机也实行双机冗余，即有两块负责实时数据处理的CPU模件板.从而网络节点上的设置通常为一块模件板设置一块网卡，对应于各自的网络.如下图所示：
2、其它控制和监视节点，如处于数据的收集和命令的发送、接受位置的监控主站，操作人员使用的操作员工作站等，也采取硬件冗余.主要是主站的双机加双网卡冗余，操作员站等的双网卡冗余。
二、 分布式监控系统中的有主和无主结构
电站的计算机监控系统属于分布式系统，对于分布式系统的主机的处理有两种常见的两种方式，即分布式有主结构和分布式无主结构.
分布式有主结构是指在整个系统中有特定功能的计算机充当系统主机功能，主机负责对现地控制单元传送的数据收集以供其他计算机使用，同时，将其他计算机传到的数据，其中包括命令，下达给系统中的现地控制单元，因而，分布式有主结构对主机的要求较高.
分布式无主结构指的是整个系统中无充当主机功能的计算机，通过设置数据服务器来收集系统中各种实时信息，以供需要时使用，任意的计算机现地控制节点与应用计算机如操作员站之间直接进行命令和数据传输.
分布式有主结构与分布式无主结构在结构上的区别主要集中在主机功能上，在实际应用及软件操作上，分布式无主结构需要整个计算机监控系统的应用软件的支持，开发网络应用中间链路层的协议，而分布式有主结构可以避开设置专用的软件和协议，两者分别针对于不同的要求.
