CAXA实体设计是唯一集创新设计、工程设计、协同设计于一体的新一代三维CAD解决方案。它包含三维建模、协同工作和分析仿真等各种功能，其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。
最新发布的CAXA实体设计2013易学易用，能够帮助初学者迅速掌握三维CAD设计。本次跟大家分享的是沙漏的制作方法。本次主要用到的是CAXA实体设计里边的三维球旋转面达到面拔模的效果，以及旋转、扫描、渲染等实用功能较强的功能。接下来就用简单的操作来让大家掌握实体设计三维CAD制作以及渲染沙漏的做法。

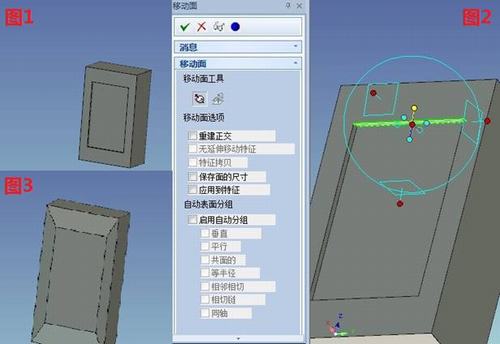

第一、在实体设计右侧的设计元素库中拖拽入长方体编辑包围盒的尺寸为200、120、70。再从右侧的设计元素库中拖入孔内长方体放到长方体表面的中心修改尺寸为140、85、4。选中如图2所示的面，并按键盘F10或者鼠标左键点击三维球图标的快捷键，空格键三维球与面脱离关联并用点定位的方式移动到靠里边的边的中点，再拾取三维球的定向操作柄指向大的长方体的边的中点。最后四个面分别用此操作形成如图1、2、3所示。
第二、将上图所做的拔模面拷贝到另外一面。然后在刚才的面上草绘如图所示拉伸切除。用第一步的做法分别将两旁也做成如图所示。这样我们的沙漏外壳就做好了。
