随着工业控制技术与计算机技术的发展，基于计算机硬件和软件的数据采集与控制系统已成为工业控制的主流。基于LabVIEW开发的测控系统，在工程和科研的各个领域得到了广泛应用。LabVIEW是美国国家仪器公司推出的一个图形化编程的软件开发环境。是一个标准的数据采集和仪器控制软件。由于LabVIEW功能强大且灵活，利用它可以方便快捷地建立自己的虚拟仪器，成为测试、测量和控制设计的专用工具，其范围可从温度监控到复杂的仿真和控制系统。本文主要介绍了基于LabVIEW测试系统软件，该软件具有数据采集、处理、分析和电路编程能力，能够提供丰富的数据信息，生成信号曲线，具有较高的实时性、准确性和可扩展性。通过软件可以帮助实验人员实时观察要测量的压力、加速度、温度、电量;确定系统的正常运行，对于及时发现和解决问题具有重要作用。
1 系统的基本结构
四通道多参数测试系统采用均匀采样策略，对被测信号进行等时间间隔采样，在测试过程中采样的频率为一常数。均匀采样频率确定的基础是采样定理，它至少要大于被测信号最大频率的两倍，同时，还要考虑测量时间T及存储容量M等因素，应满足2fa≤fs≤M/T。

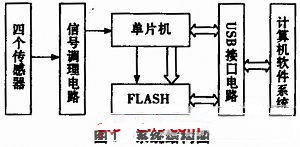

系统采用压力传感器、加速度计等对四路信号进行采集，采集后的数据经信号调理电路进行滤波及放大处理后送入MSP430单片机，利用单片机中自带的A/D转换器将模拟信号转变成数字信号。该系统的采样频率为1 kHz，单片机通过片选(STE)信号控制按顺序接收四个通道转化的数据，将数据通过单片机SPI口以100 Hz发送。采集的数据一方面存入FLASH中，另一方面通过计算机软件进行控制把数据经USB接口电路读入计算机中实时保存，并在软件中实时显示出四个通道的温度曲线。系统的基本结构如图1所示。
