LED显示以其使用方便，价格低廉等优点而得到广泛应用。它的显示接口按驱动方式可分为静态显示和动态显示两种。静态显示虽然亮度高，无闪动，但具有功耗大，占I/O口多，成本高等缺点。在I/O口紧张的情况下大多采用动态显示方式。目前，市场上有许多专用的动态显示接口芯片可供选择。但是，这些芯片价格普遍较高，而不适合在廉价系统中应用。有些专用芯片(如MC14489)采用硬件译码方式，显示的信息量有限，难以满足各种要求，影响了它的应用。在此介绍一种价格低廉，效果良好的LED动态显示电路，通过软件译码，串行显示方式，节省大量I/O线，不仅能显示数字，而且可以显示大部分英文字母。
1 硬件说明及工作原理
主要硬件包括：单片机PIC12C508，2片移位寄存器74HC595，8个LED数码管，8个220 Ω左右的限流电阻。
1.1 PIC12C508的介绍
PIC12C508是MICROCHIP公司开发的具有低价格、低功耗、高性能、8位、全静态等特点的CMOS单片机。它采用RISC结构，有着广泛的应用范围，尤其适用于便携式电子产品。

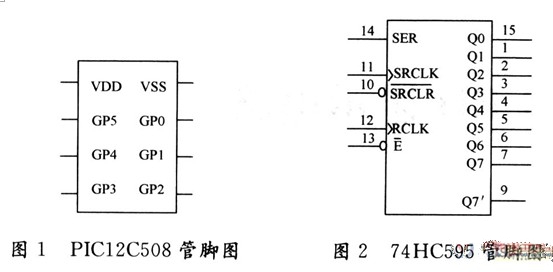

PIC12C508引脚图(见图1)说明如下：
