本文介绍一种以单片机为核心的位移自动测量系统，该系统采用光栅传感器把被测位移量转变为电信号，经前置放大和电路处理后，送入8031单片机进行综合运算处理后输出，并通过LED显示。文中介绍了整体电路的设计和单片机系统的硬件及软件流程。
1 引言

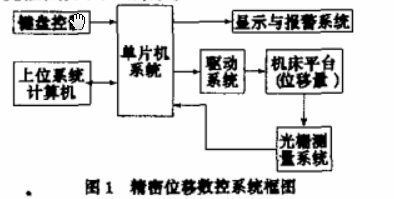

目前在精密机加工和数控机库中采用的精密位称数控系统框图如图1所示。
随着电子技术和单片机技术的发展，光栅传感器在位移测量系统得到广泛应用，并逐步向智能化方向转化。

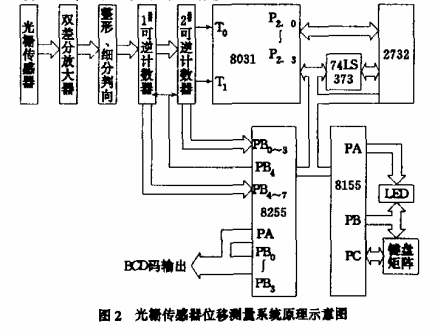

图 2是利用光栅传感器构成的位移量自动测量系统原理示意图。该系统采用光栅移动产生的莫尔条纹与电子电路以及单片机相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及温度误差修正等功能。下面对该系统的工作原理及设计思想作以介绍。
