在当今信息化时代，各种信息的感知、采集、转换、传输和处理的功能器件——传感器，已经成为各个应用领域，特别是自动监测、自动控制系统中不可缺少的重要技术工具。在有些领域由于条件所限，采用普通有线电缆引出信号是无法满足要求或者跟本无法实现的。近几年，无线通信技术取得了很大的进步，特别是数字电路和射频电路工艺的进步，使得无线通信更加经济、可靠。本文采用专用无线收发模块，设计了一种基于压力传感器的无线数据采集方案。
系统总体设计

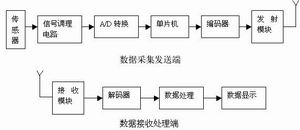

本系统由数据采集发送、数据接收处理两部分组成。数据采集发送部分主要以单片机为核心，还包括传感器、信号调理电路、数模转换电路及数据发送模块。数据接收处理则是对接收到的数据进行数码显示。系统总体框图示于图1。
数据采集
该系统采集主要以Atmel公司的AT89C51单片机为控制处理核心，由它完成对数据的采集处理以及控制数据的无线传输。AT89C51单片机是一种低功耗/低电压/高性能的8位单片机，片内带有一个4KB的可编程/可擦除/只读存储器;其输出引脚和指令系统都与MCS-51兼容。信号条理电路主要是采用仪表放大器AD623对传感器采集到的微弱差分信号进行放大，AD623是美国ADI公司的一种低价格，高性能的仪表放大器。数模转换电路采用ICL7135将采集到的模拟数据转换为数字数据。它是四位半的双积分A/D转换器，具有精度高、价格低廉、抗干扰能力强的优点。
数据经过调理和数模转换送入单片机，单片机对接收到的数据进行处理，然后通过无线发射模块和接收模块将压力数据送入数码显示电路显示数据。
