介绍了德利康公司的BP01型压力传感器的主要性能和参数给出了一个用BP01作传感器组成的便携式电子血压计的实际电路,并对该应用电路的工作原理进行了说明,同时给出了该便携式电子血压计电路的设计和调试方法。
1 概述
BP01 型压力传感器是为监测血压而专门设计的,主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装,具有高线性、低噪声和外界应力小的特点;采用内部标定和温度补偿方式,从而提高了测量的精度、稳定性以及可重复性,在全量程范围内,精度为±1%,零点失调不大于±300μV。
2 BP01的主要性能参数

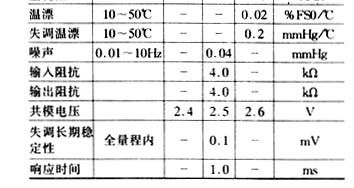

BP01的内部等效电路和外形封装如图1所示;表1所列为BP01在电源电压Vs为5.0V、环境温度TA为25℃时的主要性能参数。
BP01的极限参数如下：
●最大工作电压：20VDC;
●最大耐压：1500 mmHg;
●工作温度范围：0～70℃;
●引脚焊接温度(最大值)：250℃(2～4秒)。
