0 引言
随着人们对地铁列车乘坐舒适性的要求越来越高,作为地铁列车核心组成的牵引系统就必须有越来越高的动态调速性能。广州地铁 3 号线是国内第一条快速( 120 km/h) 运营的地铁线路, 试运营半年多以来其列车优良的牵引性能得到了乘客的好评, 稳定而可靠的牵引系统减少了车辆的维护工作量。本文详细介绍了该车辆采用的 SITRAC 牵引控制系统的控制结构、算法, 并结合该系统在广州地铁 3 号线列车上的实际应用证明了无速度传感器控制系统的可靠性和稳定性。
1 无速度传感器矢量控制的基本原理
所谓无速度传感器变频调速控制系统就是取消了变压变频调速系统的速度检测装置, 通过间接计算法求出列车运行中牵引电机的实际转速值作为转速的反馈信号。我们把计算转速实际值的这一模型称之为转速推算器。它的基本组成原理是: 在电机的定子侧装设电压传感器和电流传感器, 通过检测三相电压 uA, uB, uC 和三相电流 iA, iB, iC。根据 3/2 变换( 矢量控制中三相轴系到二相轴系的变换) 静止轴系中的两相电压 usα, usβ 及两相电流isα, isβ, 由定子静止轴系( α- β) 中的两相电压、电流可以推算定子磁链, 估算电机的实际转速。转速推算器的结构如图 1 所示。
由于转速推算器受转子参数的影响, 因而基于转子磁链定向的转速推算器还需要考虑转子参数的改变。此外, 转速推算器的实用性还取决于其精度和快速性。随着计算机运算性能和运算速度的不断提高, 现代矢量控制方法已经能够非常精确地以高度的动态性控制感性设备中的磁通和力矩。同时为了抑制高频的机械振动, 优化牵引系统部件的电磁噪声并能够获得尽可能低的可预见的谐波电流, 就有必要使用校准并且优化过的 IGBT 控制脉冲。西门子公司新推出的牵引控制系统 SITRAC 不但满足了这一尖端的要求, 更重要的是实现了无速度传感器的控制。这一新的控制特点减小了驱动器的复杂性并且增强了系统的可靠性。SITRAC 的控制特点有:
1) 无速度传感器运作增强了系统可靠性;
2) 高度动态性的设定值有效衰减了电气和机械影响;
3) 高度的扰动动态性: 通过抵抗由轨道和电源系统引起的扰动, 增强了牵引系统的稳定性;
4) 先进的优化脉冲模式: 较高的转换利用, 限制了对电源系统和机械的反应;
5) 脉冲模式中连续的交叉点: 高的转换利用率, 连续的无冲击工作;
6) 自我调节, 自动参数识别, 自动牵引系统自检: 简化调试, 改善了诊断和维护;
7) 高级编程语言“Ansi- C”: 独立硬件;
8) 集成的软件模拟, 较短的开发时间, 完善的软件设计增强了软件的质量。
2 系统的控制结构

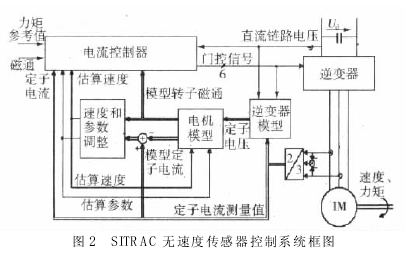

图 2 是 SITRAC 无速度传感器控制系统的框图。此控制模型图解了一个完整的逆变器模型, 图中的电机模型是用来为电流控制器计算机械设备模型的定子电流和磁通空间矢量。电机模型的输入仅仅是定子电压空间矢量和估算速度以及同样是估算值的机械参数。在这个系统中电机电压不是由测量得到而是通过逆变器门控信号、直流电压测量值、电机电流和相关的 IGBT 参数重新构建。电机速度是通过电流空间矢量测量值和模型定子电流空间矢量进行比较而估算得到。
