引 言
ADT75 是ADI公司生产的集温度传感器、12位A/D转换器、可编程的温度过限报警器和SMBus/I2C总线接口于一体的新型数字温度传感器。其额定工作温度范围为-55~+125℃,能准确、灵敏地检测数字化温度,温度误差最大为±1℃,测温分辨率可达0.062 5℃;工作电压范围为3~5.5 V,3.3 V时典型的功耗为79μW,在关断模式下其典型工作电流值仅为3μA。
1 ADT75的引脚及结构原理

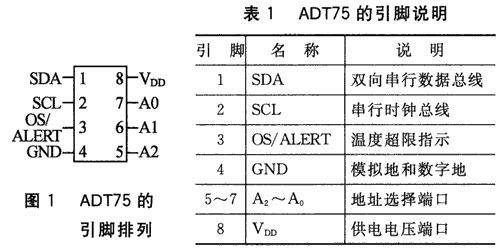

ADT75的引脚排列如图1所示,引脚说明如表1所列。

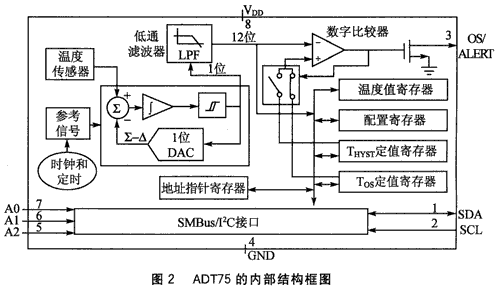

ADT75采用8引脚的MOSP和SOIC封装,其内部结构如图2所示。
ADT75的工作过程为:片上的温度传感器采集温度后,产生一个与绝对温度成比例的精确电压,并与内部参考电压进行比较;然后输入到精确的数字式调节器中,转换为有效精度为12位的数据。将该数据与限定值比较,如果测量值超限,则OS/ALERT引脚输出超限信息。
在正常模式下,温度转换需要60 ms,然后模拟转换电路自动关闭,40 ms后模拟电路上电,开始下一个温度值的转换。所以一次温度转换周期为100 ms。
