1 温度传感器MAX6662
MAX6662是一款12 位+符号位温度传感器.在单片封装中还集成了可编程过温报警和三线(SPI兼容)串行接口。它使用内部A/D转换器将其管芯温度转换为数字量。温度数据以 13位字的形式存储在温度寄存器中，分辨率为O.062 5℃，温度数据可在任意时刻通过串口读取。工作电压范围为+3～+5.5 V，温度范围为一55～+150℃。
1.1 MA×6662的引脚定义
如图1所示，MAX6662采用8引脚SO封装。其接口信号描述如下：SCLK为串行时钟输入;CS为片选信号，低电平时使能串行数据的输入、输出;SIO为串行数据输入输出，双向口;ALERT为过温报警，温度过高或过低时默认输出低电平，可编程设置为高;OT为高温报警，温度过高时默认输出低电平，可编程设置为高。其中，ALERT和OT均为漏极开路，使用时需要加上拉电阻。
1.2 MAX6662工作寄存器
MAX6662有6个工作寄存器：温度寄存器、配置寄存器、THYST寄存器、TMAX寄存器、TL0W寄存器和THIGH寄存器。
(1)温度寄存器
温度寄存器为只读寄存器，MSB位为符号位(bitl5);接下来的12位是温度数据位，最新转换的温度数据以℃为单位存储于温度寄存器，其中高8位表示温度整数位，低4位为小数位;3位最低有效位为温度标志位，显示报警信息，分别为Tover标志、Thigh标志、Tlow标志。
(2)配置寄存器

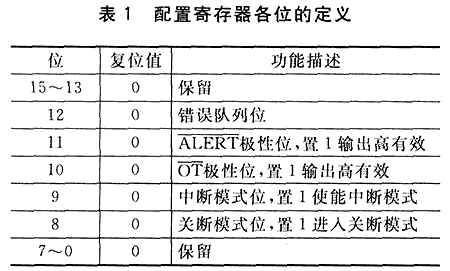

配置寄存器只使用了第8～12位，用于配置MAX6662的工作模式，如表1所列。
(3)温度界限寄存器
TLOW寄存器、THIGH寄存器和THYST寄存器用于设置温度界限来触发ALERT;TMAX寄存器、THYST寄存器用于设置0T的温度极限。这些温度界限寄存器使用9位高位(符号位和8位数据位)，双精度格式，1位最小单位，剩余7位保留。
