LM94022是一种模拟输出的集成温度传感器，主要应用于手机、无线收发器、电池管理、汽车、办公室设备及家用电器等。该传感器主要特点包括工作电压低，可在1.5V电压下工作;工作电压范围宽—1.5～5.5V;末级为推挽输出，有±50μA输出电流的能力;有四种灵敏度供用户选择;测量范围为-50～+150℃;静态电流低，典型值为5.4μA;精度(与测量范围有关)：20～40℃为 ±1.5℃;-70～-50℃为±1.8℃;-50～90℃为±2.1℃;-50～150℃为±2.7℃;采用小尺寸SO70封装。
管脚排列与功能

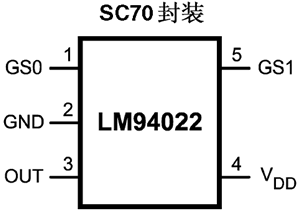

LM94022的管脚排列如图1所示，各管脚功能如表1所示。
图1 LM94022管脚排列
表1 LM94022管脚功能
灵敏度选择端GS0及GS1
LM94022根据GS0、GS1被施加的不同电平有4种灵敏度供用户选择，如表2所示。用户可根据测温的范围及接口电路的工作电压的条件来合理选择。灵敏度由GS0及GS1的电平确定：高电平要求大于(VDD-0.5V);低电平要求小于0.5V。

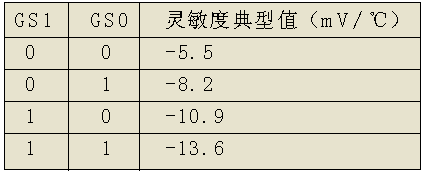

表2 LM94022提供的4种灵敏度(典型值)
LM94022的输出特性
LM94022的输出特性如图2所示，这是测量温度与输出电压在不同灵敏度时的特性。由于输出电压随温度升高而下降，其灵敏度为负值。在VDD为5V时，不同灵敏度的几个特定温度值时的输出电压如表3所示(典型值)。
图2 LM94022的输出特性

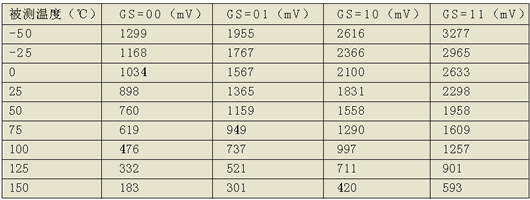

表3 VDD为5V，TA为25℃时的输出电压值
从图2可看出，其线性度极好，这是线性化后的特性。按表3的数据计算出的灵敏度值与表2给出的典型灵敏度有一些差值。例如，在GS=00时，-25℃时的输出电压为1168mV，-50℃时的输出电压为1299mV，则其平均灵敏度为-5.24mV/℃;50℃时的输出电压为760mV，75℃时的输出电压为619mV，则其平均灵敏度为5.64mV/℃。表2中GS=00时，灵敏度为-5.5mV/℃。
