1 概述
TC77是Microchip公司生产的一款13位串行接口输出的集成数字温度传感器，其温度数据由热传感单元转换得来。TC77内部含有一个13位ADC，温度分辨率为0.062 5℃/LSB。在正常工作条件下，静态电流为250μA(典型值)。其他设备与TC77的通信由SPI串行总线或Microwire兼容接口实现，该总线可用于连接多个TC77，实现多区域温度监控，配置寄存器CONFIG中的SHDN位激活低功耗关断模式，此时电流消耗仅为0.1μA(典型值)。TC77具有体积小巧、低装配成本和易于操作的特点，是系统热管理的理想选择。
2 TC77的内部结构及引脚功能
图1所示为TC77的内部结构原理图。TC77由CMOS结型温度传感器、带符号位的13位∑-△A/D转换器、温度寄存器、配置寄存器、制造商ID寄存器及三线制串行接口等部分组成。
其引脚定义如下：
SI/O：串行数据引脚
SCK：串行时钟
Vss：地
CE：片选端(低电平有效)
VDD：电源电压(6.0 V)
3 TC77的工作原理
数字温度传感器TC77从固态(PN结)传感器获得温度并将其转换成数字数据。再将转换后的温度数字数据存储在其内部寄存器中，并能在任何时候通过SPI串行总线接口或Microwire兼容接口读取。TC77有两种工作模式，即连续温度转换模式和关断模式。连续温度转换模式用于温度的连续测量和转换，关断模式用于降低电源电流的功耗敏感型应用。
3.1 TC77的上电与复位
上电或电压复位时，TC77即处于连续温度转换模式，上电或电压复位时的第一次有效温度转换会持续大约300 ms，在第一次温度转换结束后，温度寄存器的第2位被置为逻辑“1”，而在第一次温度转换期间，温度寄存器的第2位是被置为逻辑“0”的，因此，可以通过监测温度寄存器第2位的状态判断第一次温度转换是否结束。
3.2 TC77的低功耗关断模式
在得到TC77允许后，主机可将其置为低功耗关断模式，此时，A/D转换器被中止，温度数据寄存器被冻结，但SPI串行总线端口仍然正常运行。通过设置配置寄存器CONFIG中的SHDN位，可将TC77置于低功耗关断模式：即设置SHDN=0时为正常模式;SHDN=1时为低功耗关断模式。
3.3 TC77的温度数据格式

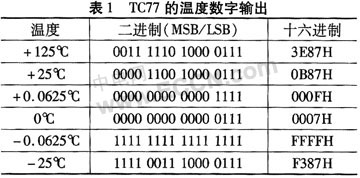

TC77采用13位二进制补码表示温度，表1所列是TC77的温度、二进制码补码及十六进制码之间的关系。表中最低有效位(LSB)为0.062 5 ℃，最后两个LSB位(即位1和位0)为三态，表中为“1”。在上电或电压复位事件后发生第一次温度转换结束时，位2被置为逻辑“1”。
3.4 TC77的串行总线
TC77的串行总线包括片选信号线CE、串行时钟信号线SCK及串行数据信号线SI/O，遵循SPI或Mi-crowire接口标准协议。在有多个TC77连接到串行时钟和串行数据信号线时，CE用于选择其中的某一个TC77器件，CS为逻辑“0”时，用于写入器件或从器件中读出数据的同步;CS为逻辑“1”时，SCK被禁止。CS的下降沿启动器件间的相互通信，CS的上升沿则停止器件间的相互通信。图2是对温度寄存器进行读操作的时序。
图3是TC77的多字节通信操作时序，包括对温度寄存器的读操作和对配置寄存器的写操作。第一组的16个SCK脉冲用于将TC77的温度数据传送到微处理器，第二组的16个SCK脉冲用于接收微处理器的指令，以便使TC77进入关断模式或连续转换模式。写入TC77配置寄存器的数据应为全0或全1，分别与连续转换模式或关断模式相对应，当配置寄存器的C0～C7全为1时为关断模式，当C0～C7中有一个0被写入时即变为连续转换模式。
