一种三相可控硅半控桥数字触发器设计

2013-09-09 09:22 来源:电子信息网 作者:和静

三相可控硅桥式半控整流电路可以在交流电源电压不变的情况下,通过改变可控硅的触发电路控制角来实现对整流电路直流输出电压的控制,这种电路在中等容量的整流装置或不要求可逆的电力拖动系统中应用较为广泛。传统的三相桥式半控整流电路需要三套独立的模拟式触发器来触发可控硅,由于模拟式触发器存在着线路复杂、调整困难、可靠性低的问题,为此,本文提出一种用80C196KC单片机组成的数字触发器电路,控制电路大为简化,所产生的触发脉冲具有移相范围宽、控制精度高,动态响应快、稳定可靠的特点,其性能指标优于模拟式触发器。

二、电路组成及原理分析

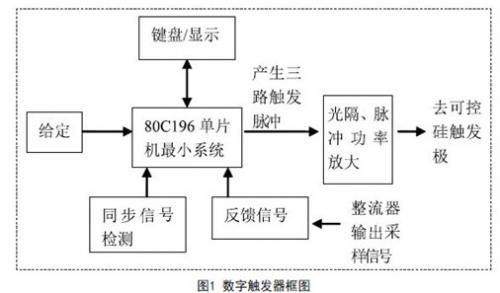

1.三相可控硅半控桥式整流电路的数字触发器由80C196KC单片机最小系统、同步检测电路、脉冲功率放大电路组成,如图1所示。单片机8 0 C 1 9 6 K C、锁存器、27C256程序存储器、62C256数据存储器构成最小系统。80C196KC为Intel公司16位高性能单片机,它的功耗极低,除正常工作外,还可以工作在待机和掉电两种节电方式。其工作速度比51单片机高数倍。总线宽度为8/16位可选,而内部宽度总是16位的。80C196KC内含8路10位A/D转换器,512字节RAM,2个硬件定时/计数器,一个监视跟踪定时器,晶振为12MHz.单片机根据给定与反馈信号的差值,经运算后形成控制角为α的移相脉冲从HS0.0~0.2口脚输出。

1

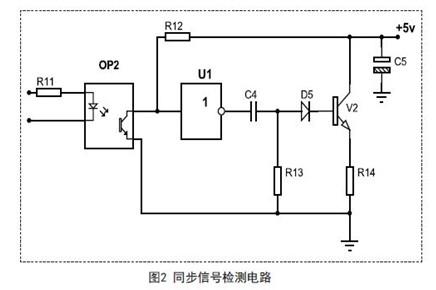

2.同步信号检测由光电隔离、比较器和整形电路组成(如图2)。由同步变压器送过来的线电压UAC的过零点时,在光电隔离器的输出端产生一个方波,经反相器U1整形、RC电路微分后产生一个脉冲作为外部中断信号加到80C196KC的EXTINT端,实现触发脉冲与电源同步。为了简化电路,本系统采用了相对触发方式,只需要单相同步即可。

2


1 2 3 4 >
