USB接口已经无处不在，我们很容易找到各种低成本闪存盘和USB外设，但它们主要用于PC市场。为了将这些外设用于8位或16位嵌入式应用，如何实现、成本和功耗将是主要问题。其中部分原因要追溯到这类系统中用到的嵌入式控制器，如Microchip公司推出且得到广泛应用的PIC系列MCU具有多种存储容量和外设，但由于缺乏接口、资源和性能，无法做为USB主控制器。
在本文的应用实例中，VNC1L Vinculum控制器提供了作为系统控制器的PIC和USB2.0全速端口之间的接口，可实现与USB闪存盘的连接，同时该方案具有很短的执行时间和最小系统开销。
Vinculum控制器特点
该控制器基于定制处理器内核，有两个DMA引擎以加快数据传输和32位数字协处理器优化文件系统的计算，所有这些都在一个芯片里完成，芯片带有64kB嵌入式闪存和4kB内部数据SRAM。Vinculum专门针对嵌入式USB控制器市场，只需要很少外部支持元件。Vinculum核与常用MCU核相比的一个主要特点是其代码长度大幅缩短，减少了内核在代码上的开销，因此可以在单芯片e-Flash存储器里装入更多功能，这

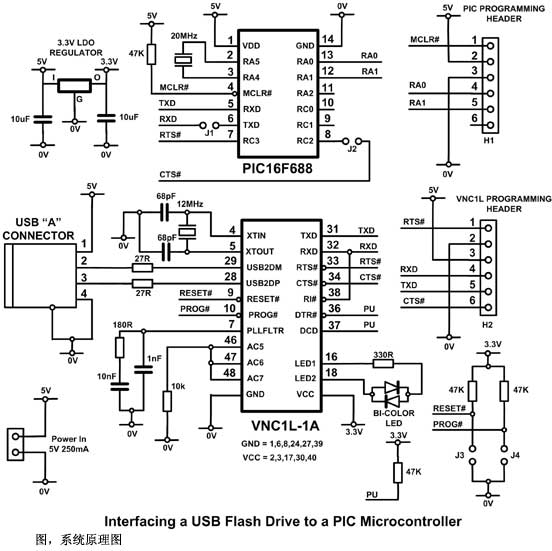

一特点也正好可以弥补基于PIC的嵌入式系统的不足。系统原理图见图1，通过Vinculum将小型PIC MCU连到USB “A”连接器上，然后就可以连接USB闪存盘了。
PIC是系统控制器，通过通用I/O引脚(引脚9、10、11上的RC0、RC1、RA2)接收从传感器或其它来源传过来的数据，对数据格式进行转换，然后用数据流将数据写入闪存盘上的文件里。命令和数据通过TXD(引脚6)传到VNC1L的RXD(引脚32)，VNC1L在USB闪存盘上生成FAT 12/16/32文件并存储数据，并通过USB2DM(引脚28)和USB2DP(引脚29)和闪存盘通信。数据也用同样引脚读出，然后将数据通过VNC1L的TXD(引脚31)传到PIC的PXD(引脚5)以供系统固件使用。
系统由PIC上的固件控制，数据传输则由PIC发出的指令控制，该指令由Vinculum上的标准固件进行解释。虽然说起来很简单，但完成设计还有其它一些工作要做，例如器件还需要电源、控制时钟的晶振以及编程。
在PIC引脚2和3之间接入一个20MHz晶振，可在其UART接口获得高达115200bps，而使用内部8MHz振荡器只能获得最高9600bps，因此加接晶振可提高系统性能。PIC的IO引脚RC2和RC3都被固件使用，以模拟与VNC1L UART连接的RTS/CTS握手信号。
