由于ASIC解决方案NRE成本高，产品开发周期较长，在支持各种不同无线标准升级上灵活性不足。而FPGA的功耗对于高速、复杂运算而言要比ASIC和DSP加速器更高，同时在快速开发和调试上也难达到理想状态。基于此，TI近日针对无线基础设施应用而推出的DSP解决方案 SoC架构，基于C64x+多核DSP兼具ASIC处理能力和FPGA的灵活性，从而适应3G和4G无线基础架构设备制造商对高性能芯片的需求。
具有高度灵活性的可编程解决方案，同时兼具ASIC方案的优化特性，是TI面向无线基础设施市场开发的新一代DSP多核架构。基于40nm工艺的全新DSP架构主要特性包括：多核DSP可实现1.2GHz工作频率;增加的浮点支持4G多变量控制系统开发，可轻松实现对时间区隔和分频制的支持;全新多核导航器可实现DSP核、硬件加速器间数据的准确转移，同时提供带50Gbps的非封锁交换机架构外设，无需使用系统模块而满足了未来4G系统的要求;稳定的工具套件、针对具体应用的软件库和平台软件，为用户缩短开发周期提供更有效的调试和分析;运行频率高达1.2GHz、引擎性能为256 GMACS和128 GFLOPS的TI全新DSP架构实现了DMS性能5倍提升，同时将平均内核存储增加了2倍，保证了应用性能的稳定;提供高性能1层、2层网络协处理器。

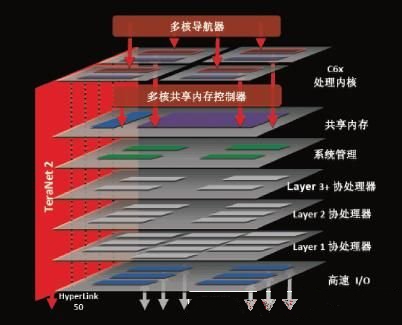

全新SoC架构多核导航器(Multicore Navigator)，利用8192任务型队列优化数据流的片上网络管理单元，支持内核与存储器存取之间的直接通信，省去了外设存取从而充分释放出多核性能。通过抽取可能影响多核系统中软件开发的诸多细节，极大地简化了程序模型。由于每个DSP内核均集成定点与浮点处理功能，通过提供内核间、硬件加速器间以及外设间的自动路径设置，每个内核彼此都可以不受核间冲突影响而独立工作，通常能为设计工程师节省3个月时间。多核共享存储器控制器设计方案，可加快片上及外接存储器存取速度;新架构还支持内核间动态系统调度并支持全内核授权，使得多核架构能类似于性能强大的单核系统。
