PIC16F877单片机的ADC内部结构如图1所示。40引脚封装芯片与28引脚封装芯片的区别主要在于模拟口的数量不同，28引脚封装芯片没有AN5～AN7模拟量输入通道，其他各部分的功能和组成关系相同。PIC16F877单片机的ADC内部结构图如图2所示。

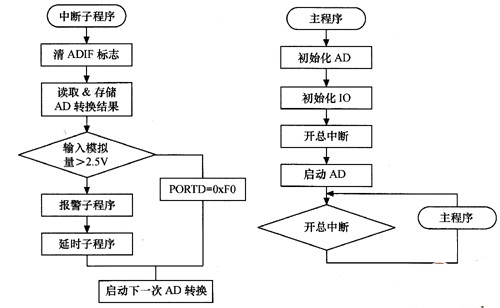

图1 主程序及中断程序流程

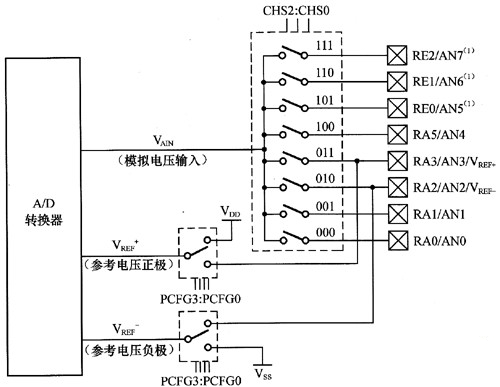

图2 PIC16F877单片机的ADC内部结构图
PIC16F877单片机内部嵌入的ADC模块具有10位数字量精度，共有8个模拟通道，与ADO模块有关的寄存器共有11个，其专用的4个寄存器分别为：ADCCON0、ADCCON1、ADRESH及ADRESL。
源阻抗(RS)和内部采样开关(RSS)阻抗直接影响所要求的充电电容CHOLD的时间，采样开关(RSS)阻抗在单片机电压上的变化，源阻抗在模拟输入时影响偏移电压(由于引脚漏电流)。所推荐的最大模拟源阻抗是101kΩ，在模块输入通道被选择后转换可以开始之前采集必须通过。
