随着人们生活水平的提高和对工作、生活环境中安全防卫需求的增长，视频监控系统近年来得到了迅速的发展。传统的基于PC 机的视频监控系统多存在着诸如安装携带不便、不能在恶劣环境下使用等一些缺点，这就亟待一种全新的视频监控系统的出现。随着近年来超大规模集成电路和嵌入式软硬件技术的迅猛发展，特别是DSP、PowerPC 等嵌入式芯片的出现，将嵌入式处理器应用到视频监控系统中不仅克服了上述基于PC 机系统的一些缺点，而且其强大的功能加上丰富的外设接口和高度的可编程性使得视频监控的硬件和软件都更容易实现。正是由于越来越高的性价比加上体积小、成本低等独特优势，使得嵌入式芯片在视频监控领域也渐渐拥有了一席之地。
1 系统概述
本方案采用DSP+ARM 的双核结构，采用H.264标准作为视频压缩标准，采用开放性的uclinux 操作系统。其中DSP 芯片采用TI 公司的DM642,主要用来进行图像处理，ARM 芯片采用S3C2510 进行操作控制。本方案中服务器不仅要采集、处理视频，还要进行控制，如通过云台的控制对监控图像的视场、方位进行改换等。虽然DM642 具有较高的性能和丰富的接口，但要让DSP 完成上述全部功能，就显得力不从心了，系统的实时性和图像质量将难免受到损伤。
引入ARM 主机则可从根本上解决这些问题。ARM 是32 位CPU,功能强大，可以构建适于网络传输的操作系统。
2 系统设计
2.1 总体设计

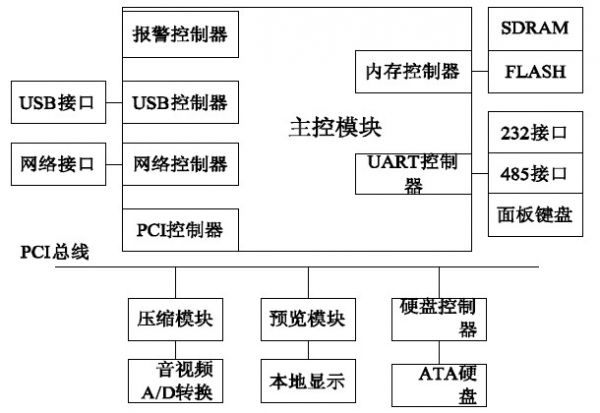

网络硬盘录像机的硬件体系包含以下几个处理单元：视音频采样、视音频压缩处理模块、视音频预览模块、视音频回放模块、记录模块、网络模块、报警输入输出模块、人机界面模块等，以下是网络硬盘录像机的结构示意图，其中包含了压缩模块、预览模块、硬盘控制器及主控模块，各模块之间的数据通过PCI内部总线进行传输。
图1 系统结构示意图
采样的视音频数据由压缩模块进行处理，处理后的视音频数据供预览、录像或通过网络传输，视音频处理的核心部件为数字信号处理器(DSP)。系统资源的管理与调度由主控模块完成，其核心部件为ARM 芯片。
