不可不知:解决EMI之传导干扰的八大对策

2013-09-30 16:58 来源:电子信息网 作者:蒲公英

电磁干扰EMI中电子设备产生的干扰信号是通过导线或公共电源线进行传输,互相产生干扰称为传导干扰。传导干扰给不少电子工程师带来困惑,如何解决传导干扰?找对方法,你会发现,传导干扰其实很容易解决,只要增加电源输入电路中EMC滤波器的节数,并适当调整每节滤波器的参数,基本上都能满足要求,下面讲解的八大对策,以解决对付传导干扰难题。

对策一:尽量减少每个回路的有效面积

1

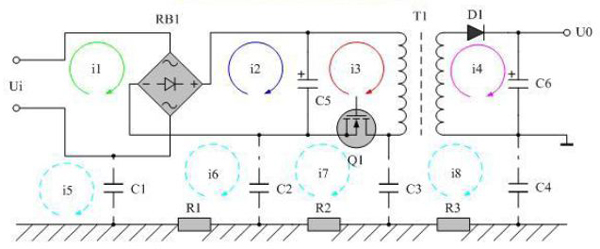

图1 回路电流产生的传导干扰

传导干扰分差模干 扰DI和共模干扰CI两种。先来看看传导干扰是怎么产生的。如图1所示,回路电流产生传导干扰。这里面有好几个回路电流,我们可以把每个回路都看成是一个 感应线圈,或变压器线圈的初、次级,当某个回路中有电流流过时,另外一个回路中就会产生感应电动势,从而产生干扰。减少干扰的最有效方法就是尽量减少每个 回路的有效面积。

对策二:屏蔽、减小各电流回路面积及带电导体的面积和长度

2

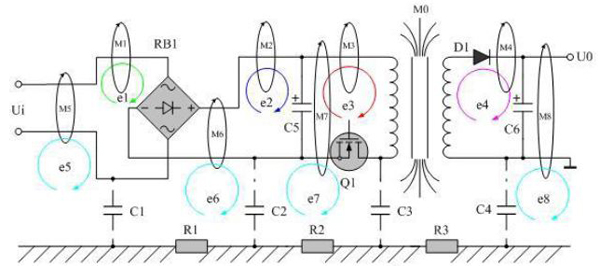

图2 屏蔽、减小各电流回路面积及带电导体的面积和长度

如图2 所示,e1、e2、e3、e4为磁场对回路感应产生的差模干扰信号;e5、e6、e7、e8为磁场对地回路感应产生的共模干扰信号。共模信号的一端是整个线路板,另一端是大地。线路板中的公共端不能算为接地,不要把公共端与外壳相接,除非机壳接大地,否则,公共端与外壳相接,会增大辐射天线的有效面积,共模辐射干扰更严重。降低辐射干扰的方法,一个是屏蔽,另一个是减小各个电流回路的面积(磁场干扰),和带电导体的面积及长度(电场干扰)。

对策三:对变压器进行磁屏蔽、尽量减少每个电流回路的有效面积

3

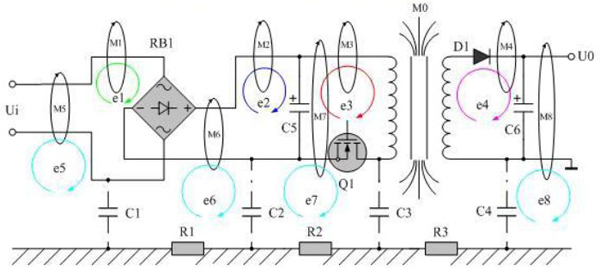

图3 变压器漏磁对回路产生的电磁感应

如图3所示,在所有电磁感应干扰之中,变压器漏感产生的干扰是最严重的。如果把变压器的漏感看成是变压器感应线圈的初级,则其它回路都可以看成是变压器的次级,因此,在变压器周围的回路中,都会被感应产生干扰信号。减少干扰的方法,一方面是对变压器进行磁屏蔽,另一方面是尽量减少每个电流回路的有效面积。

1 2 3 4 >
