解析:满足便携消费电子需求的各种微型开关

2013-10-08 18:06 来源:电子信息网 作者:蒲公英

根据一些用户处置便携式消费电子设备的方式来判断,消费电子设备可以被认为是恶劣环境设备。蜂窝电话、MP3播放机、平板电脑和其它便携式电子设备已经变成无处不在的个人和专业工具,每天都要不断地被使用,但并不总是被小心对待。

其结果是,开关制造商必须开发新型的坚固的微型开关,它们不仅空间尺寸和重量大为降低,而且结实,工作寿命长。这些微型开关必须与尺寸更大的工业设计一样以可靠地、一致的方式工作,而且不牺牲功能、性能或扩展的寿命。

提供增值服务(包括制造模块和定制配件)的开关制造商能够提供完整的机电解决方案,不仅可满足尺寸和性能要求,而且还能承受振动和冲击。

双动开关

低外形双动、双触觉开关现在已设计进有特定人体工程学要求的手持式和便携式电子设备中,如数码相机或移动电话的对焦和快门释放。

这些先进的双动、双触觉开关在这种类型手持式消费电子应用中提供快速、重复性动作。微型双动、双触觉开关增加的功能使得设计师能够在设计中消除一些元件,从而降低终端产品的重量和尺寸。

今天市场上现有的一些微型双动、双触觉开关可提供小至3.7mm x 3.0mm x 0.95mm的封装尺寸,包括执行器的高度。标准按钮开关的典型寿命大约为3万次动作,而典型的触觉开关能达到10万次到60万次动作,未来触觉开关的目标设计寿命高达100万次动作。这么长工作寿命的部分原因是这些开关对10到500Hz振动和冲击有一个额定阻抗,以及工作温度被保持在-40℃到+85℃之间。

1

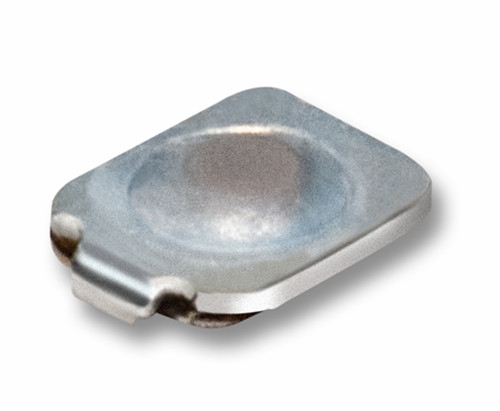

C&K Components开发的KMT0系列开关采用聚四氟乙烯薄膜和粘合剂进行密封设计,防止液体流入,以提供最高可靠性

微微开关

超微型的微微开关在传统开关设计基础上做了进一步的改善。与检测开关或按钮不同,超微型顶部致动的微微开关更小和更灵活。例如,C&K的KXT系列在一些新型开关结构中采用了1到2mm之间的小拱顶,与纳米开关相比,尺寸有了显著的减少。

这些真正的微型开关尺寸只有2.2mm x 2.0mm x 0.5mm。2.8mm的更长型号也能提供。超微型顶部致动的微微开关通常提供1.0N到2.2N之间的多个致动力,最小触觉感受力是30%。IP68密封等级的微微开关通常也能提供30万次的工作寿命。

通过采用先进的薄膜和重新设计的基座,超微型顶部致动的微微开关可以提供更长的寿命和坚固的设计,使得它们成为既必须满足有限空间要求又不能牺牲开关或信号质量的设计师的理想选择。

超微型微微开关已经在耳背后助听器中越来越普及,在该应用中,所有的元件都必须很小尺寸,但又必须一致和有效地工作。超微型顶部致动的微微开关有助于设计师降低助听器的总体尺寸,从而既提高了用户的舒适度又降低了助听器在耳后的可见度。

计步器也因着开关微型化带来总体重量的减轻和实现腕带式型号。计步器必须在恶劣条件下工作,以及在很高数量的动作下仍能保持正常工作,因此在选择新的开关设计时可靠性是第一考虑因素。

2

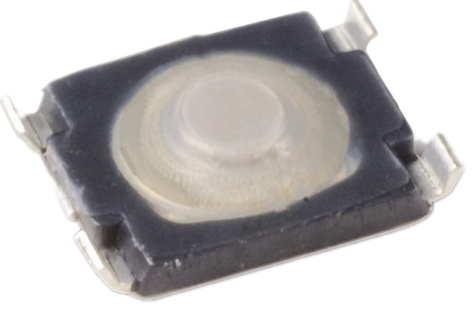

KXT系列图
