监控系统分2种，C/S模式和B/S模式。C/S模式需要在PC安装客户端，在嵌入式系统上还需要安装服务端，这在设计上不仅加大了开发工作量，而且还得配备专用电脑，但有时候在工业现场上是没有办法做到的。而B/S模式则显得其灵活性和成本低廉性。首先在B/S模式下面我们只需要开发单个WEB应用，客户端和服务端程序都不需要。其次还可以用具备浏览器的终端设备来随时随地浏览察看和控制后端设备。另外还可以省下其他监控硬件设备，有效降低了成本，增强整套系统市场竞争力。
综合考虑本系统采用B/S方式。监控系统以ARM11微处理器(SC6410)为硬件核心，嵌入式Linux为软件核心的综合平台方案。在此平台上设计了基于Linux嵌入式Web太阳能监控系统。此监控系统以Ajax为网页前端通讯方式，Cgi进程、Php进程、485进程为后端数据处理方式。监控系统只存设备上运行，在和设备联网的任何地方，仪通过浏览器就可以直接监控太阳能设备，打破了距离的限制，提高了软件的保密性。
1监控系统的硬件结构

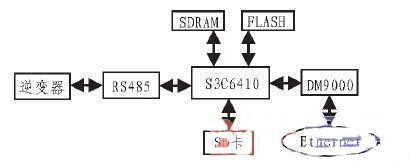

监控系统硬件分为核心板和底板2个部分。核心板使用S3C6410处理器，外扩128MBSDRAM和256MBFLASH外部存储器。底板采用的是RS485采集接口，3线RS232串口，SD卡存储接口以及以太网控制器和RJ45组成的以太网接口，硬件结构如图1所示。
图1系统硬件结构图
RS485通讯接口按照协议把太阳能设备参数读取并发送主控芯片(S3C6410)。主控芯片接受485采集数据并存放Sqlite3数据库。经程序处理、分析后的数据在网页上以动态曲线和表格形式显示，除此之外实现网页上发送指令修改太阳能设备参数。该监控系统完成参数以表格和曲线等多种形式的展示以及太阳能设备参数的配置，极大方便了客户，提高了客户使用友好性。
2监控系统运行环境移植
2.1嵌入式CGI的C库移植
2.1.1下载cgic205.tar.gz
下载地址：http://www.boutell.com/cgic/#0btain
2.1.2解压
解压压缩文件到/home/cgic/目录
#tar-czvfcgic205.tar.gz
#cdcgic205
2.1.3编译
修改其makefile里面的编译参数
CC=arm-linux-gcc
AR=arm-linux-ar
RANLIB=arm-linux-ranlib.
#make
拷贝libcgic.a库到设备/usr/lib/目录下。
2.2嵌入式数据库Sqlite3移植
2.2.1下载sqlite3-autoconf-3070900.tar.gz
下载地址：http://www.sqlite.org/download.html
2.2.2解压
解压压缩文件到/home/sqlite3/目录
#tar-czvfsqlite3-autoconf-3070900.tar.gz
#cdsqlite3-autoconf-3070900
2.2.3编译
#./configure
--host=arm-linux-
--prefix=/opt/sqlite3/install3.7.4
--disable--tc
#make
#makeinstall
拷贝/opt/sqlite3/install3.7.4目录下lib和bin文件到设备上对应目录。
2.3WEB服务器Appweb软件移植
2.3.1下载Appweb3.3.0.tar.gz
下载地：http://appwebserver.org/downloads/appweb/download.ejs
2.3.2解压
解压文件到/home/appweb/目录
#tar-czvfappweb3.3.0.tar.gz
#cdappweb3.3.0
2.3.3编译
#./configure
--prefix=/home/my
--target=arm-sc6410-linux
--build=i686-pc-linux
--enable-log
--static
--port=80
--with-php=/home/cgi-php;
#makeTRACE=1
#makeROOT_DIR=/home/myinstall
在/home/cgi-php目录里面要有编译好的php5动态库，编译的Appweb服务器才会支持php功能。
拷贝home/my目录里面的文件到设备对应目录，同时拷贝php动态库到/usr/lib目录，至此监控系统运行环境移植完毕。
