霍尔传感器是利用霍尔效应工作的半导体元件。由于霍尔元件转换效率高、响应速度快、动态范围宽、频率特性好、低噪音等特点，使霍尔传感器在电机检测、磁场强计、转速控制器、位置检测与自动控制等方面得到广泛的应用。在许多场合，需要了解霍尔传感器的各种性能，本测试系统应用Visual Basic可视化程序设计语言和单片机与计算机之间的RS-232串行通信，实现霍尔传感器参数的自动测量与记录、分析。
1 测试系统结构
1.1系统硬件结构与原理

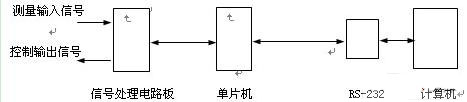

霍尔传感器性能测试系统的硬件结构如图1所示。信号处理电路板一方面接收霍尔传感器的测量信号，并处理成标准信号传送给单片机，另一方面根据单片机传送的数据，产生相应的控制信号，使霍尔传感器在规定的条件下进行工作。单片机通过RS-232串行通信口，向计算机传送测量信号，并接收控制信号。计算机用于霍尔传感器性能测试数据的显示、分析和存储。
1.2信号处理原理

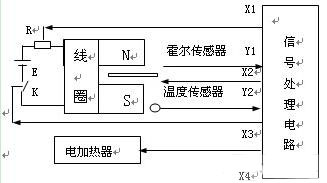

本系统有霍尔传感器的灵敏度KH和霍尔电势温度系数α二个测试参数。信号的处理如图2所示。
X1—控制信号，调节电阻R，控制磁场强度 X2—控制信号，调节霍尔传感器的激励电流
X3--控制信号，控制电源开关 X4—控制信号，调节加热器电压来控制温度
Y1—测试信号，测量霍尔传感器的输出电压 Y2—测试信号，测量测试系统的环境温度
在输出控制信号X3、X1和X2时，使霍尔传感器工作在某一固定磁场强度和不同的激励电流的条件下，或者在某一固定激励电流和不同的磁场强度条件下，传感器会输出一系列的空载霍尔电势，通过计算机的运算，计算出不同条件下的灵敏度KH。在某一固定的磁场强度和激励电流条件下，通过控制信号X4，改变电加热器的电压和测量测试系统的环境温度信号Y2，来测量传感器的霍尔电势温度系数α。
2.RS-232串行通信实现
