面向电机控制和TRIAC/ LED/ LCD驱动应用，家用电器行业采用了8/16/32位微控制器电路。微控制器可控制和管理电器的全部功能和特性。当用户按下“开始”按键时，输入信号从前面板键盘传到微控制器，接着MPU启动三相无刷直流(BLDC)电机或永磁同步电机(PMSM)。电机速度将根据前面板键盘中的用户输入实现变化和控制。
MCU采用内部或外部串行EEPROM(基于I2C/SPI)存储旧数据，并使用RTC显示准确的时间信息。温度测量则可采用基于板上RTD、热敏电阻或热电偶的温度感应器件来实现。
微控制器采用一个外部ADC和多个放大器接收来自传感器、温度及电池等不同的模拟输入。其使用外部信号调节、比较器和门驱动器电路来驱动和控制三相BLDC/ PMSM电机。此外，微控制器还能通过IR接收器接收遥控输入(38 kHz的输入)。
需要采用外部缓冲驱动电路来驱动7段LED/LCD/图形显示器。通常情况下，具有背光源的7段LED/LCD/图形显示器可用于显示温度、电池输入、速度值和错误/警告消息。此外，微控制器还可连接I2C/ SPI等板上外设，以及UART/USB通信等外部外设。
洗衣机中的MCU
洗衣机中的MCU包含以下模块：

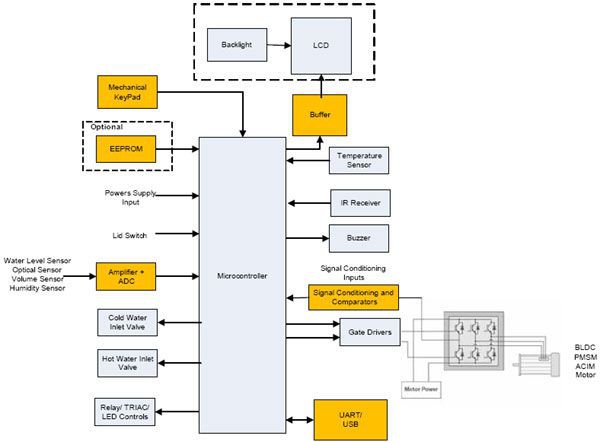

图1：采用MCU的洗衣机方框图

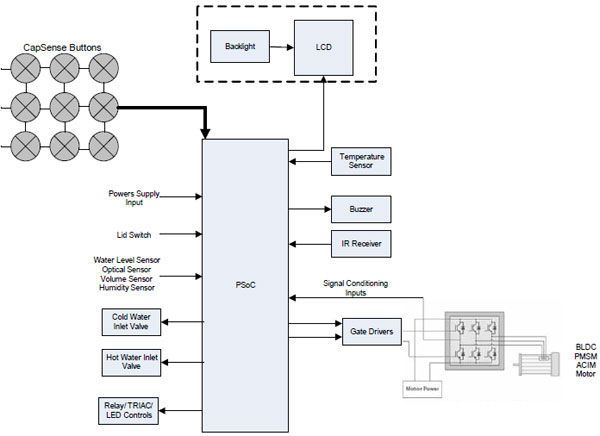

图2：采用集成SoC的洗衣机方框图
在洗衣机中，MCU通过一个外部ADC接收不同的模拟输入(如水位传感器、水硬度传感器、湿度传感器、开门传感器、洗衣负载传感器、光学传感器、洗涤剂浓度传感器、负载失衡传感器和容量传感器等)。通过板上RTD实现温度感应，并采用外部EEPROM存储数据，如定制洗涤程序、存储器备份、儿童锁以及洗衣偏好等。微控制器还可支持洗衣机自动调节水量并关机。
此外，MCU还可控制自我诊断功能，包括供水故障、旋转故障、排水故障、儿童锁、防溢出及开门等。时钟和定时器可用于实现休眠模式并在工作中添加延迟(延迟启动条件)。蜂鸣器(PWM型)不但能够生成不同频率的音调，还能在过载情况下提供警报音。洗涤完毕后，微控制器还能自动关闭机器，从而节省电力。
