ABS防抱死制动系统各元件安装置如图1所示。
图1 ABS/TCS电控系统各元件安装位置
①拆下车轮，检查轮速传感器的安装情况，并清洁传感器感应端子，必要时应进行调整安装，使其工作正常。
②检查传感器和转子之间的间隙应为0.3～1.1mm，如图2所示。
③拆下传感器插头，检查传感器电阻，应为1.3～1.7kΩ，否则，应更换轮速传感器。
④检查信号电压。举升车轮，使四轮悬空，拆下ABS传感器插头。以每秒转一圈的速度转动转子，检查输出信号电压，应在0. 25～1. 2V(AC)之间，否则，应更换ABS轮速传感器。
⑤检查信号波形。旋转车轮，用示波器检查传感器输出信号波形，如图3所示，若波形与图3不符，则应更换传感器。

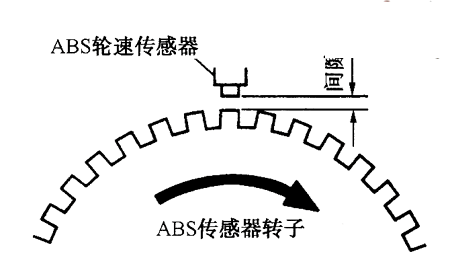

图2 ABS轮速传感器间隙检查
图3 信号波形检查
