一、前言
在工业控制、电力通讯、智能仪表等领域中，通常使用串行通讯方式进行数据交换。最初的RS232接口，由于外界应用环境等因素，经常因电气干扰而导致信号传输错误。除此之外，RS232接口只能实现点对点的通信方式，不具备联网功能，而且其最大传输距离仅有15米，不能满足远距离通讯要求。RS485则解决了这些问题，数据信号采用差分传输方式，最大传输距离约为1219米，允许多个发送器连接到同一条总线上。
考虑到节能、低功耗等原因，系统电压由传统的5V转为3.3V，因此3.3V供电的RS485接口应运而生。
二、RS-485标准概述

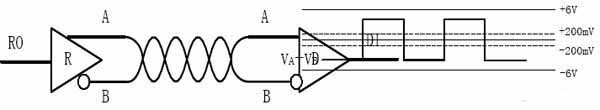

RS-485数据信号采用差分传输方式，收、发端通过平衡双绞线将A-A与B-B对应相连。当线路A高于线路B电平(VA-VB> +200mV)时，接收端输出为逻辑高电平(RO=1);当线路A低于线路B电平(VA-VB<-200mV)时，接收端输出为逻辑低电平(RO=0)。当驱动器的输入端逻辑电平为高(DI=1)时，线路A电平高于线路B电平;当驱动器的输入端逻辑电平为低(DI=0)时，线路A电平低于线路B电平。见图1。
三、低压RS-485网络电路的设计要点
1、共模干扰
RS-485接口采用差分方式传输信号，一般收发器能够承受的共模电压范围为-7V至+12V，一旦共模电压超出此范围，将会影响通信的可靠性，甚至损坏接口。由于每个系统都会有独立的地回路，在远距离通信条件下，系统间的地电位差VGPD将会很大。发送器的输出共模电压为VOC,那么接收器输入端的共模电压VCM=VOC+VGPD，RS-485标准规定VOC小于等于3V，但VGPD的幅度可达十几伏甚至数十伏，并可能伴有强干扰信号，导致接收器的共模输入VCM超出正常范围，并在信号线上产生干扰电流。解决此类问题的方法是：
a、通过带隔离的DC-DC将系统电源和RS-485收发器的电源隔离，如图2所示;
图2：低压3.3V隔离电源方案图
b、通过光耦将信号隔离，减小共模电压的影响。
采用该方法时，总线收发器的信号线和电源线与本地信号的电源是相互隔离的。
