它产生的基准电压精度，温度稳定性和抗噪声干扰能力直接影响到芯片，甚至整个系统的性能。特别是在D/A，A/D数据转换系统中，基准源的性能与量化器的量化精度密切相关。随着D/A，A/D精度的不断提高，精确稳定的基准源的设计成为关键。因此，设计一个高性能的基准电压源是具有十分重要的意义。
1 分析电路设计及原理
1.1 传统带隙基准的分析
传统的带隙电压基准结构中，通过具有正温度系数的VT和一个具有负温度系数电压VBE的线性组合，在输出端得到一个对温度恒定的稳定输出Vref。图1是一个传统的带隙基准电压源。但是在实际应用中，补偿Vref中得不到补偿的高阶电压分量是设计的关键。高阶温度系数主要来自于双极晶体管的温度特性。
经过整理得到：
根据上式可知在大部分工艺下，通过调节电路，一阶系数项可以很容易消除。但是由于工艺参数r的值和由电阻引入的系数δ不能很好的抵消，使得高阶电压分量仍然存在。即C2项不可能消除，导致温度系数不能达到足够低。
1.2 改进的高阶补偿带隙基准源

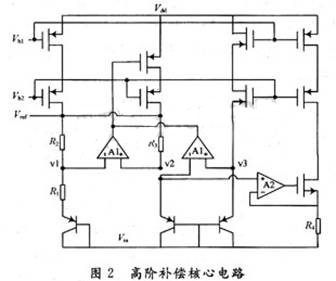

为了得到温度系数足够低的带隙基准源，高阶温度系数需要进一步补偿，补偿的方法如图2所示的电路结构。在传统的电路基础上，加入补偿电路结构：由于运放A3的增益很大，运放强制Q2和R4的端电压相等，则I4=VBE，Q2/R4，电流镜使流过晶体管Q3的电流：
从而在Q2，Q3的VBE之间产生一个差值Tln T项。这个差值项通过运放gm1，gm2被引入到IR1中来修正VBE,Q1中的高阶项。
在图2中，输入端连接V1，V2和V2，V3的四输入运放，其输出端连接在一起，因此他们具有相同增益A1，各参数完全相同，即输出阻抗也相同：
对于管子Q1，Q2，他们完全相同，所以他们的端电压只和他们集电极流过电流相关。
令
(常数B1，B2由电阻阻值，温度系数和管子
