每一代新的FPGA都变得速度更快、密度更高及规模更大。那么要怎么做才能确保功耗不同时增加呢?许多设计抉择，从明显的器件选择到更细微的状态机值选择等，都会对系统功耗构成影响。
为了更好地理解本文所要讨论的设计技巧如何能节省功耗，让我们先对功耗做一个简要介绍。
功耗包含两部分：动态功耗与静态功耗。动态功耗是指对器件中的容性负载进行充放电所需的功耗。它很大程度上取决于频率、电压和负载。这三个变量中的每一个都能由你以某种形式进行控制。
静态功耗是指由器件中所有晶体管的泄漏电流(源极到漏极以及栅极泄漏，常常集中为静止电流)所引起的功耗之和，以及任何其他恒定的功耗需求。泄漏电流在很大程度上取决于结温和晶体管尺寸。
恒定功耗需求包括因端接(如上拉电阻)所造成的电流泄漏。没有多少措施可以用来影响泄漏，但却能控制恒定功耗。
尽早考虑功耗
你制定的功耗决策在设计的早期阶段具有最大的影响。决定采用何种元件对功耗有很大的意义，而在时钟上插入一个 BUFGMUX 则影响甚微。因此须尽早考虑你下一个设计的功耗。

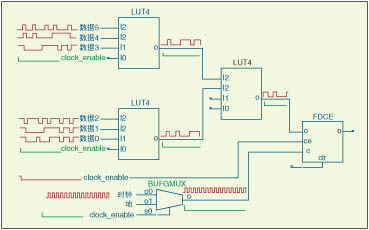

图1：利用使能信号来减少功耗。
并非所有元件都拥有同样的待机功耗。作为一种通用法则，器件工艺尺寸越小，晶体管的速度就越快，但漏电功耗也越高。不过，并非所有工艺技术都完全一样。例如，面向领域优化的90nm平台FPGA的待机功耗与其他90 nm FPGA技术的待机功耗有很大的差异。面向领域优化的90 nm平台FPGA采用一种称为三栅极氧化层 (triple-oxide) 技术的新工艺方法，通过有选择地增加栅极氧化层厚度来减少泄漏电流(同时又不牺牲性能)，而有效地解决了静态功耗问题。尽管这个三栅极氧化层仍很薄，但这些晶体管的确展现出比标准薄氧化层晶体管更低的漏电流。据我们研究，90 nm平台FPGA的静态功耗比上一代130 nm平台FPGA的静态功耗要低一半。我们相信这是FPGA历史上第一次在迁移到新的、尺寸更小的工艺节点时静态功耗减小。
不过，虽然待机功耗随着工艺尺寸的减小而增加，动态功耗却将下降，因为更小的工艺尺寸往往伴随着更低的电压和更小的电容。因此请仔细考虑何种功耗对你的设计影响更大——是待机功耗还是动态功耗?
除了通用逻辑单元外，一些FPGA及CPLD器件还拥有专用逻辑，包括块RAM、18 x 18乘法器、DSP48块、SRL16以及其他逻辑。你应该总是采用专用逻辑，而不是基于逻辑单元的模块。专用逻辑不仅具有更高的性能，而且所要求的密度更低，因此对于同样的操作其功耗也更低。当评估你的器件选择时，请仔细考虑专用逻辑的类型与数量。
选择一项合适的I/O标准也能节省功耗。这些都是简单的决定，如选择最低驱动强度或较低电压标准等。当系统速度要求使用高功率I/O标准时，你可计划一个默认状态来降低功耗。有些I/O标准(例如GTL/+等)需要使用一个上拉电阻才能正常工作。因此，如果该I/O的默认状态为高而不是低，则可节省流过该端接电阻的直流功耗。对于GTL+，将50 ohm端接电阻的默认状态设置为1.5V，可使每个I/O节省30 mA的电流。
数据使能
当总线上的数据与寄存器相关时，常常使用片选或时钟使能逻辑来控制寄存器的使能。进一步讲，尽早对该逻辑进行“数据使能”，可以阻止数据总线与时钟使能寄存器组合逻辑之间不必要的转换，如图 1 所示。红色波形表示原设计;绿色波形表示修改后的设计。
另一种选择是在板上(而不是在芯片上)进行这种“数据使能”。例如，你可以用一个CPLD从处理器上卸载掉一些简单任务，使其能更长久地处于待机模式。同样的概念也可运用于FPGA。尽管FPGA不一定拥有待机模式，但用CPLD来截取总线数据并有选择地将数据馈送给FPGA，亦可节省不必要的输入转换。一些CPLD具有一种称为“数据门控”的特性，此特性可以禁止引脚上的逻辑转换到达 CPLD 的内部逻辑。数据门控使能可由片上逻辑或一个引脚来控制。
状态机设计
你应该根据预测的下一个状态条件来列举状态机，同时选择在通常状态之间具有较少转换位的状态值。这么做，你就能减少状态机网络的转换量(转换频率)。确定常态转换并选择适当的值，是一种可减少功耗同时对设计影响较小的简单方法。编码方式越简单，所使用的译码逻辑也就越少。
让我们来看一个在状态7和状态8之间频繁进行状态转换的状态机。如果你为该状态机选择二进制编码，则意味着每次在状态7和状态8之间转换时，都有四位需要改变状态，如表1所示。

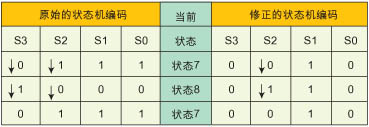

表1：通过状态编码来减少信号转换。
如果状态机采用格雷码而不是二进制码来设计，则这两个状态之间的转换所需的逻辑转换量将降至仅为一位。另外，如果将状态7和8分别编码为0010和0011，亦可达到同样的效果。
时钟管理
在一个设计的所有吸取功耗的信号当中，时钟是罪魁祸首。尽管时钟可以运行在100 MHz上，但从该时钟派生出的信号却通常运行在主时钟频率的较小分量(通常为12% ~ 15%)上。此外，时钟的扇出也一般较高。这两个因素表明，要降低功耗，须认真研究时钟。
如果设计的某个部分可处于非活动状态，则可考虑使用一个BUFG-MUX(而不是使用时钟使能)来禁止时钟树翻转。时钟使能将阻止寄存器进行不必要的翻转，但时钟树仍然会翻转，从而消耗功率。不过，采用时钟使能总比什么措施也不用强。
你还应隔离时钟以使用最少量的信号区。不使用的时钟树信号区不会翻转，从而降低该时钟网络的负载。细心的底层规划可在不影响实际设计的情况下达到此目标。
