系统结构设计
本文将控制系统分为现场控制级(主机)和多个控制对象级(分机)。现场控制级设备能够收集到控制对象的各种信息，对这些数据进行处理，并能够在设定的条件下产生报警。通过该系统，可以得到家居的各种运行状态(例如，房间温度、湿度，煤气泄漏报警等)，并能根据现场情况做出相应的调整控制(例如，照明及家电控制等)。其家居控制系统结构如图1所示。

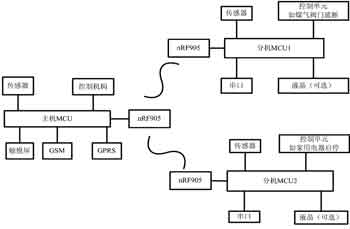

图1 家居控制系统结构图
本文仅研究设计智能家居的现场控制部分，图1中的GSM和GPRS等远程通信模块作为以后系统的扩展升级。主机MCU选用ARM9芯片S3C2410，因其具有丰富的功能端口而适合设计要求和日后扩展。S3C2410嵌入式微处理器集成了众多的常用资源，例如，LCD控制器、NAND Flash控制器、SDRAM控制器、系统片选逻辑以及一些常用的通信接口等资源。
分机采用16位单片机MSP430F149，主要考虑此芯片的低功耗性能，具有超低功耗的MSP单片机可以完成分机家居现场的控制功能。报警信息的采集就是对各传感器的信息采集;对各种家电的控制是通过控制连接在家电电源的继电器来实现;现场控制手动命令是通过触摸屏来实现的。各分机通过nRF905收发模块与主机进行无线通信。各分机通过连接不同的传感器或控制器来实现不同的功能。
系统软件开发
在Windows CE.net产品的开发中，有两个重要的方面，一个是内核定制，另一个是应用程序的开发。微软在这两个方面都提供了非常好的开发工具，这就是内核定制工具Platform Builder和应用程序开发工具Embedded Visual C++。
1 操作系统平台定制
Windows CE平台的定制过程
(1)选择操作系统的基本配置，并且为特定的平台选择相应的微处理器和板级支持包BSP(Board Support Packet)。本系统终端采用S3C2410处理器，因此我们导入了和硬件平台相关的smdk2410.cec文件。
(2)利用标准开发向导，根据Windows CE的架构创建一个定制平台，根据目标硬件设备开发Boot Loader、设备驱动程序，适当的裁减、添加组件，如有需要还须对某些配置文件进行修改，然后封装所需要的各功能模块，编译生成OS镜像文件。
(3)通过以太网、USB或串口将镜像文件下载到目标设备，可以使用Platform Builder提供的调试工具查看Windows CE.net的运行情况并进行调试，若需要，进行重复配置、封装、下载及调试，直到满足要求，完成平台的创建。
(4)最后，导出相应的SDK(Software Development Kit)软件开发工具包，运行后安装到EVC中，使得可以进行特定硬件平台上的应用程序开发。SDK包含程序库、头文件、示例程序源代码和库函数使用文档，同时还包括编程指导和API参与以及设备驱动工具包(DDK)。
