1 概述
大型数据中心存储中心机房专门为核心数据进行存储保存，确保数据万无一失，地理位置相对偏僻安全，不容易发现，预计机柜500架，每个机架规划容量按4kVA计算，实际使用容量2.5kW.为保证数据存储中心机房内所有设备24h不间断优质供电，数据存储中心机房供电系统宜采用两路在线式高智能容错UPS供电(每路均为N+1并联冗余配置，提高供电系统的冗错性和可靠性)，UPS采用中文操作界面，单台UPS设备容量设计不能高于400kVA，实现独立的双总线供电方案，提高供电的可靠性、容错性，满足GB50174-2008《电子信息系统机房设计规范》A级机房电源设计标准，满足TIA-942《数据中心电信基础设施标准》中供电方案T4标准。
另外，现场注意事项：空间布局和负载均分要合理，此次宽度限制在5m的范围，长度最长为100m，电池按15min计算。
对工程的需求如下：
① 据现场的机柜数量和规划容量，UPS最大容量设计为
500架*4kVA=2000kVA，采用400K UPS 系统;
② 采用最高可靠性的2(N+1)系统方案，实现高可靠、高容错性;
③ 根据空间较狭长的现状，为了布局更加合理，优选共用电池组方案，减少对空间的需求和维护成本。
2 台达UPS电源方案
(1)系统配置
配置台达GES-NT400K双变换纯在线式工频级UPS 4台，组成两套“N+1”并联冗余的双总线供电方案。其中以一套为2(1+1)系统，另一套为2(2+1)系统，实现5+5双总线系统的功效，为数据存储中心机房负载设备提供24 h不间断完全独立的双回路优质、纯净电源供电。
台达GES-NT 400K UPS 2路“N+1”并联冗余的双总线供电方案，具有高可靠性、高可用性及安全性。并机系统采用先进的独特分布式逻辑控制方式，直接并机，并机无须外加并联卡或并机控制柜，且并机通信信号线采用环形回路设计，大大地提高了并机系统的可靠性。NT400K UPS支持在线并机扩展系统，即无须关闭原UPS供电系统，在线将预设机组并入正常工作的UPS系统中，整个并机扩容平滑、安全。
并机采用共用电池组方案，可以节省大量的安装空间，提高电池的利用效率，减少地面安装地板承重需求。当其中一台UPS故障退出并联系统后，仍能保证满载后备时间，满足原配置(传统UPS并机无共用电池组功能时，当其中一台UPS故障时，所配置的电池组也相应地退出并机系统，导致后备时间缩短一半)。通过共用电池功能，还可以减少电池污染的排放和节省安装空间等资源。
(2)共用电池功能主要优势
① 节省购买电池的资金
系统冗余量占系统总容量的百分之几，就能节省电池总投资的百分之几。在电池价格飞涨的今天，能够节省的这笔费用是相当可观的。同时，电池数量减少了，相应的搬运、安装等投资也会跟着减少。
② 节省安装空间投资
大批量的电池占用的安装空间也很大，减少了电池数量，也就成比例地减少了安装空间方面的投资。同时，也就减少了房租、装修费、空调配置等方面的投资。
③ 节省承重方面的投资
电池组重量很大，为了解决楼层承重问题，一般会扩大电池的放置面积或者制做承重支架。如果减少了电池数量，这方面的投资就相应地省去。
④ 节省运营成本投资
电池数量少了，系统本身以及房间空调所消耗的电能也减少，需要投入的维护成本也少了，同时还会更加环保。
⑤ 系统扩容比较方便
对于共享电池组的UPS系统，日后扩容时可以不增加电池，如果现有电池组的后备时间还够用，直接增加UPS主机就行了。扩容会变得非常简单、方便、节省资金。
3 供电系统设计方案

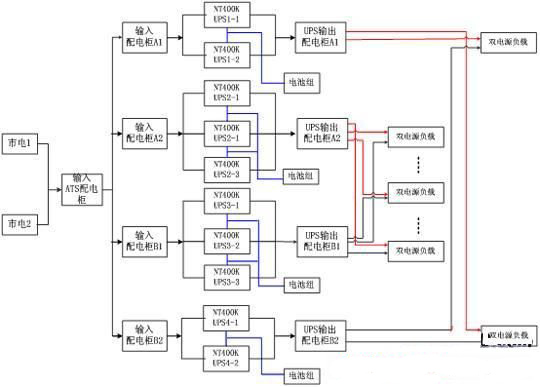

台达GES-NT400K UPS 2路“1+1”并联冗余的双总线供电方案系统配置如图1所示。负载分成四个区：其中2个区按400kVA 规划，2个区按800kVA规划。

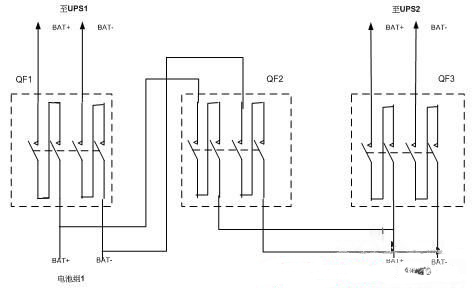

并机共用电池组电池开关柜原理图示于图2.
注：QF2设计为电池联络开关，实现并机系统共用电池供电方案与独立电池供电方案灵活选择。
该方案具有以下的优势。
① 输出全隔离
整个系统输出没有互相影响的母线线路，可实现各母线隔离维修，具有更高的可靠性。
② 母线具有冗余功能
采用高智能容错UPS 实现双母线，各母线的线上还有冗余功能，具有更短的MTTR.系统正常运行时，两路UPS直接向双输出负载设备供电。单电源负载则通过机架ATS切换，提供一路正常UPS的电源供电。
③ 更经济的总拥有成本
更低的运行成本，更低的扩容成本。
4 系统配置方案
NT400K完全独立的双总线供电系统配置方案列于表1.
序号设备名称规格型号品牌单位数量备注
1输入配电柜A1INPUT-1250A-A1中达电通面1
2输入配电柜A2INPUT-1250A-A2中达电通面1
3输入配电柜B1INPUT-1250A-B1中达电通面1
4输入配电柜B2INPUT-1250A-B2中达电通面1
5输出配电柜A1OUTPUT-1250A-A1中达电通面1
6输出配电柜A2OUTPUT-1250A-A2中达电通面1
7输出配电柜B1OUTPUT-1250A-B1中达电通面1
8输出配电柜B2OUTPUT-1250A-B2中达电通面1
9维修旁路柜MBS-2000A中达电通面2
10维修旁路柜MBS-1600A中达电通面2
11UPS主机GES-NT400K台达台102路“1+1”，“2+1”并机，组成完全独立的双总线供电方案
12上走线柜UTU-NT400K中达电通个6400*995*1950mm
13蓄电池DCF126-2/500中达电通节696系统后备15min
14蓄电池DCF126-2/1000中达电通节696系统后备15min
15电池开关柜1250A中达电通套4并机共用电池组方案
1000*995*1950 mm
16电池开关箱1250A熔丝中达电通套8
17电池架174只/套中达电通套4
18SNMP卡内置式SNMP卡台达套10远程及网络监控
