1引言
MAX9736A/B是通用D类扬声器放大器，无需滤波的集成扩展频谱调节器，省去昂贵且大体积的LC滤波器，从而降低EMI和BOM成本。宽范围的单电源电压(8~28V)允许便携式应用中电池直接供电。优异的千位恢复特性消除了D类放大器伪过载时产生的可闻噪声。该器件适用于TV、电话会议、PC、坞站或任何需要低成本、高效率放大器应用。这里给出一种基于D类音频放大器MAX9736A/B的MP3播放器设计方案。
2系统设计结构

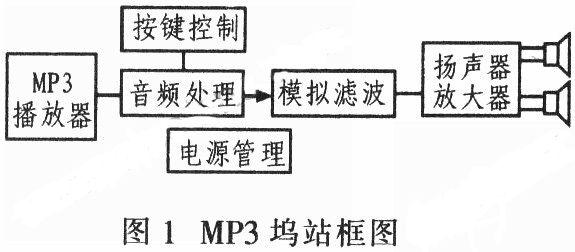

图1为MP3坞站(dockingstaTIon)框图。该系统设计安装在一个精心设计的盒子内，包含了所有电子元器件和扬声器。整个系统只需要一个外部电源和信号源。两个2英寸扬声器用于左、右声道，一个5英寸扬声器用于重低音。一片MAX9736B工作在立体声模式，用于驱动左，右声道：另一片MAX9736A工作在单声道模式，用于驱动重低音声道。
3系统硬件电路设计

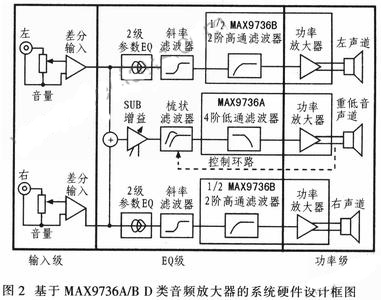

该系统硬件电路设计有左，右声道和重低音声道两部分。每部分包括输入级、EQ级和功率级，如图2所示。
3.1输入级
左/右声道和重低音声道的输入级相同。立体声、对数抽头电位器用作音量控制，用于调节前置放大器的信号。为避免地回路干扰，输入级采用差分形式，RCA输入连接器没有直接连接到系统地。利用一只100Ω的电阻来降低共模电压：MAX4234提供2倍增益并将差分信号转换成单端输出。输入级的输出以VREF为参考，该电压是功率放大器MAX9736A的参考电压，利用MAX4234缓冲。
