总体方案设计
本文采用MXT8051芯片驱动称重芯片，读取称重传感器数值，根据预先设定的配方数据进行自动产品复配操作，包括自动加水、自动添加配料(固态或液态)、自动搅拌、自动出料等操作。
系统使用16位7段液晶显示器显示重量信息、设定信息、状态信息等，通过5个按键进行参数设定、系统标定、运行控制、显示控制等操作。
配方可由RS232或RS485连接到上位机进行，上位机软件可读取、装载配方数据，也可实时读取称重数据。
上位机软件采用VB.NET 2005开发，可设置串行通信参数、测试控制器IO、读取称重数值、管理配方数据等。
硬件设计
时代民芯MXT8051芯片
MXT8051是以高速单指令周期 8051 为核的 MCU。拥有丰富的外设，包括 PWM、UART、WDT、Timer 等，1KB大容量外部RAM，内嵌 32Kx8 可在线编程 FLASH，10 位 ADC，8位DAC，若干OP，36x4 LCD driver、POR以及可编程增益放大器(PGA)等模拟电路。电路集成片上调试系统，通过标准 JTAG接口，快速诊断复杂 SoC，该调试系统具有不占用任何硬件资源，支持全速运行、单步运行、硬件断点、软件断点以及观察内部特殊功能寄存器、程序指针和内部RAM 等功能。上位机通过标准 JTAG 接口以及用户定义指令执行在线编程和在线调试。
称重专用芯片HX711

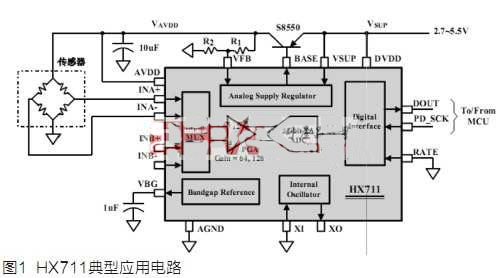

HX711是一款专为高精度电子秤设计的24位AD转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。
硬件电路设计

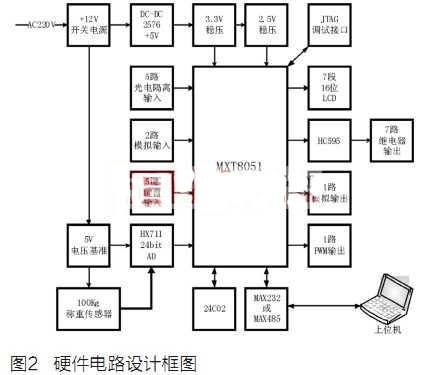

图2 所示为系统硬件电路设计框图，系统设计成两块电路板，IO板和MCU板。MCU板上集成有HX711称重专用24位Σ-ΔDA转换芯片，RS232或RS485通信，16位7段LCD显示，IO板上集成有7路继电器IO输出，5路光电隔离IO输入，一路模拟量输出，2路模拟量输入，1路PWM光电隔离输出，5键键盘输入。
