本文分析了市场上常见的异步全彩LED显示控制方案，提出了基于京微雅格SoC FPGA的针对门楣广告应用的优化解决方案。在单主控的情况下实现了高灰度，高刷新的异步全彩LEDLED显示屏市场概况
全彩LED显示被普遍应用于户外及室内的大型广告、舞台背景等场合(大多是同步显示)，随着价格的下降，全彩LED显示已经开始被使用于门楣广告(异步显示)。当前门楣广告一般采用单双色LED显示，市场需求大。与单双LED相比，全彩LED能够展现更丰富的内容，如真彩图片、动画、视频等，全彩LED显示将是门楣广告屏的发展趋势。
市场流行方案的介绍
目前市场上比较流行的方案有以下几种：
①ARM-Cortex-A8+FPGA解决方案

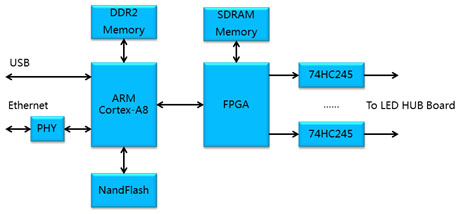

图1 ARM-Cortex-A8+FPGA方案框图
该方案的特点：功能齐全，其中ARM Cortex-A8可以实现对主流视频格式的解码，但是方案成本偏高，对于门楣广告这种小屏显示的使用场景来说有些浪费。
②ARM Cortex-M4解决方案

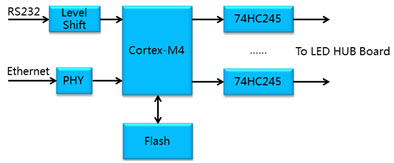

图2 ARM Cortex-M4方案框图
