数字控制DC/DC变换器中差分延迟线ADC的设计

2013-11-07 14:38 来源:电子信息网 作者:洛小辰

DC/DC变换器有两种控制方式:模拟控制方式和数字控制方式。传统的DC/DC变换器一般采用模拟控制方式,它具有体积小,功耗低等优点,但易受噪声影响。而数字控制的DC/DC变换器对工艺参数和环境不敏感、控制算法可通过编程实现、易于集成,且能大大缩短产品的开发周期。正是由于数字控制方式的这些优点,数字DC/DC变换器得到人们的广泛关注。

1 DC/DC变换器结构

数字控制器主要由模数转换器(ADC)、数字补偿器(Digital Compensator)和数字脉冲宽度调制器(DPWM)组成。一种常用的数字控制器如图1所示。主电路输出电压与基准电压经ADC进行比较并转换为相应的数字误差信号,数字补偿器则根据误差进行补偿得到给定数字信号。经DPWM转换成时间信号,控制主电路开关通断。

11


2 延迟线ADC

标准CMOS工艺下一个逻辑门延迟td与电源电压VDD叻有这样一个关系

12


其中,K是一个与器件和工艺有关的常数,Vth是MOS器件的阈值电压。当VDD大于Vth时,td可看作与VDD成反比。

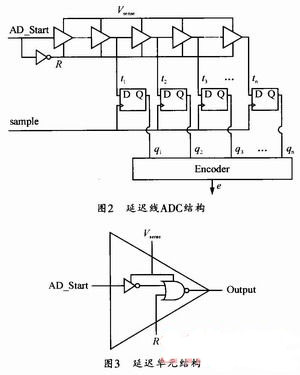

延迟线ADC由延迟链、寄存器组和译码电路组成,结构如图2所示。一串延迟单元组成延迟链。一种可行的延迟单元的结构如图3所示。它由一个反相器与一个或非门级联得到。每个延迟单元都有一个输入端,一个复位端和一个输出端。

13
