Modbus协议实现单片机与PLC之间通讯的设计

2013-11-08 15:56 来源:互联网 作者:洛小辰

控制器能设置为两种传输模式:ASCII和RTU,在同样的波特率下,RTU可比ASCII方式传送更多的数据,所以采用KTU模式。

(1) 典型的RTU消息帧

典型的RTU消息帧如表1所示。

41


RTU消息帧的地址域包含8bit。可能的从设备地址是0...127(十进制)。其中地址0是用作广播地址,以使所有的从设备都能认识。主设备通过将要联络的从设备的地址放入消息中的地址域来选通从设备。当从设备发送回应消息时,它把自己的地址放入回应的地址域中,以便主设备知道是哪一个设备作出回应。

RTU消息帧中的功能代码域包含了8bits,当消息从主设备发往从设备时,功能代码域将告之从设备需要执行哪些行为;当从设备回应时,它使用功能代码域来指示是正常回应(无误)还是有某种错误发生(称作异议回应,一般是将功能码的最高位由0改为1)。

从主设备发给从设备消息的数据域包含附加的信息:从设备必须用于进行执行由功能代码所定义的行为。这包括了像不连续的寄存器地址,要处理项的数目,域中实际数据字节数。如果没有错误发生,从从设备返回的数据域包含请求的数据。如果有错误发生,此域包含一异议代码,主设备应用程序可以用来判断采取下一步行动。

当选用RTU模式作字符帧时,错误检测域包含一16Bits值(用两个8位的字符来实现)。错误检测域的内容是通过对消息内容进行循环冗长检测(CRC)方法得出的。CRC域附加在消息的最后,添加时先是低字节然后是高字节。

(2) 所有的Modbus功能码

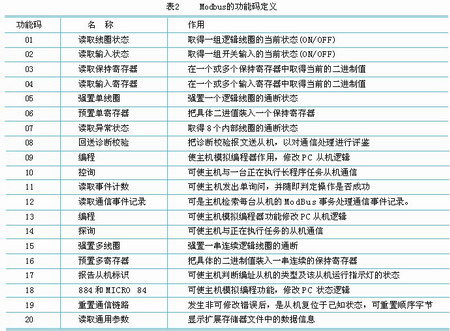

Modbus的功能码定义如表2所示。

42


3 常用功能通讯程序的设计[5]

本文介绍了几个Modbus常用功能程序的设计。笔者采用单片机作为主机,在单片机上编写程序实现单片机与PLC之间的通讯。由单片机向PLC发出命令信息,PLC自动作出回应。PLC通过单片机的串行通讯口通讯,程序用C51实现。程序的子函数及其功能:

(1) 串口初始化

void ProtocolInit(void)

函数功能:串口设置为异步通讯方式1(起始位1位,数据位8位,停止位1位);定时/计数器1设置为波特率发生器,通讯速率 9600bps;开串行中断,并把串行中断设置为高优先级。

(2) CRC简单函数

unsigned char Crc16(unsigned char *puchMsg, unsigned char usDataLen)

函数功能:先调入一值是全“1”的16位寄存器,然后调用一过程将消息中连续的8位字节各当前寄存器中的值进行处理。每个8位字符都单独和寄存器内容相或 (OR),结果向最低有效位方向移动,最高有效位以0填充。LSB被提取出来检测,如果LSB为1,寄存器单独和预置的值或一下,如果LSB为0,则不进行。整个过程要重复8次。在最后一位(第8位)完成后,下一个8位字节又单独和寄存器的当前值相或。最终寄存器中的值,是消息中所有的字节都执行之后的 CRC值。

(3) 初始化变量

void Initvar(void)

函数功能:初始化所有过程变量。

(4) 串行中断服务程序

void ProtocolSerialProcess(void) interrupt 4 using 2

函数功能:发送中断发送主机形成的命令数组,发送完后置标志位;接收中断接收PLC返回的响应数组,存入接收数组,并置标志位,且假设响应正确,留待主机处理。

(5) 读N个位变量(线圈)

void ProtocolRead_bit(unsigned char DeviceAddr/* PLC局号*/, unsigned char RegType/*寄存器类型*/, unsigned int BitAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int BitNum/*位数*/)

函数功能:根据函数参数,形成读N个位变量的命令数组,启动发送。等待发送完并接收完(如超时未接收完则重新发送)。分析接收数组:正确,保存读取的数据;错误,重新发送。

(6) 写一个位变量

void ProtocolSetBit(unsigned char DeviceAddr/* PLC局号*/, unsigned char RegType/*寄存器类型*/, unsigned int BitAddr/*地址*/, unsigned char SubAddr/*子地址*/, unsigned int ClrSet/*写值“1”或“0”*/)

函数功能:根据函数参数,形成置某位变量为“1”或“0”的命令数组,启动发送。等待发送完并接收完(如超时未接收完则重新发送)。分析接收数组:正确,返回;错误,重新发送。

(7) 读N个字节变量

void ProtocolReadByte(unsigned char DeviceAddr/* PLC局号*/, unsigned char RegType/*寄存器类型*/, unsigned int RegAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int RegNum/*个数*/)

函数功能:根据函数参数,形成读N个字节变量的命令数组,启动发送。等待发送完并接收完(如超时未接收完则重新发送)。分析接收数组:正确,保存读取的数据;错误,重新发送。

(8) 写N个字节变量

void ProtocolSetByte(unsigned char DeviceAddr/* PLC局号*/, unsigned char RegType/*寄存器类型*/, unsigned int RegAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int RegNum/*个数*/)

函数功能:根据函数参数,形成写N个字变量的命令数组(要写的数从某参数数组中读取),启动发送。等待发送完并接收完(如超时未接收完则重新发送)。分析接收数组:正确,返回;错误,重新发送。

4 结束语

以上的程序已经通过实验,并应用于实际的人机系统中。依照类似的方法,可以编写其他不同功能的程序,实现对PLC的不同控制和操作。利用单片机和PLC进行优势互补,可以组成网络化、智能化的工业控制系统。另外整个单片机系统程序用C51语言编程,程序简洁,便于阅读与调试。单片机和人机界面结合可以实时的显示PLC的工作状况,实时的控制、设置、调整PLC工作情况,提高工业控制的自动化程度和实时性。
