1 引言
随着信息化，智能化，网络化的发展，嵌入式系统技术也将获得广阔的发展空间。进入20 世纪90 年代，嵌入式技术全面展开，目前已成为通信和消费类产品的共同发展方向。在通信领域，数字技术正在全面取代模拟技术。毫无疑问，模拟图像采集系统必将被数字图像采集系统所代替，其中的嵌入式图像采集系统由于其优越的性能越来越受到人们的关注。同时，在技术进步推动信息传递日趋无线化的背景下，无线图像传输也就成为了图像传输的前沿领域。对于边远的和可移动的系统，无线网络接入传输数据方式显得十分重要。本文介绍了采用nRF2401作为传输手段的无线图像传输系统。该系统由无线照相机和图片接收器两部分组成，具有视频图像采集、压缩、传输和存储等功能。
2 系统总体设计方案

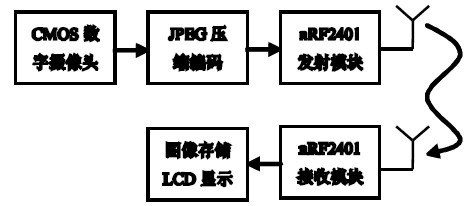

整个图像传输系统包括无线照相机和图片接收器两大部分。无线照相机主要由CMOS 摄像头、JPEG压缩编码和无线发射部分组成，图像采集部分用嵌入式处理器控制CMOS 摄像头采集图像数据并进行JPEG 压缩，再利用nRF2401 来传送处理过的图像信息。图片接收器接受完图片信息后，通过软件将图片文件存储在硬盘中，并将其显示在LCD 上。整个无线实时图像传输系统的结构如图1 所示。
图1 无线实时图像传输系统结构图
3 无线照相机的设计
本文所设计的无线照相机采用了基于linux 2.6内核的嵌入式系统[1],它出色地完成了图像的采集、压缩及无线传输等功能。
3.1 硬件设计

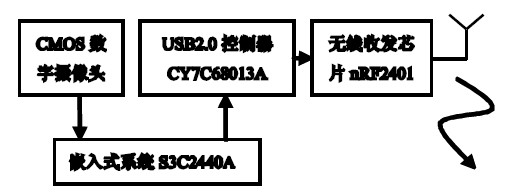

嵌入式无线照相机由CMOS 摄像头，USB2.0 控制器CY7C68013A、nRF2401发射部分、S3C2440A嵌入式系统组成，如图2 所示。
图2 嵌入式无线照相机系统硬件结构。
3.1.1 CMOS 摄像头
系统采用的CMOS 摄像头是网眼公司生产的网眼2000B,它采用的是OV511+7260 的摄像头方案，由于linux 2.6 源码中这两款芯片的驱动，给我们的设计带来了很大的方便。该摄像头的视像解像度为640(水平) x 480(垂直)像素，清晰度可以满足大部分的应用，它还具有良好的电源管理功能、完善的自动亮度、白平衡控制，并提供色彩饱和度、对比度、边缘增强、伽马表等高级数码影像控制功能。
