你好放大器之集成运放的优势:模拟之母

2013-11-20 11:59 来源:电子信息网 作者:蒲公英

集成运算放大器可以完成“所有的”模拟电路功能

集成运算放大器可以完成“所有的”模拟电路功能,不管是线性的还是非线性的电路,只要是能想到的几乎都能实现。

在一般的放大电路中,常见的有:比例放大器、跟随器、加法器、减法器、乘法器、除法器、对数电路、反对数电路、积分器、微分器、逆运算电路、波形发生器。除此之外还有高共模抑制比、高输入阻抗的仪表放大器和微弱信号放大器;

为了获得高输出功率、高输出电压,在一般应用领域有:功率放大器、高压放大器,稳压器等;

在高速应用领域有:高速/宽带放大器、高速驱动器等;

在数据转换应用中还有A/D转换、D/A转换、采样保持电路等。

如果需要放大电路功耗尽可能的低、工作电压尽可能的低,有微功耗放大器、极低电源电压放大器;

如果需要输出电压幅度接近电源电压幅度,可与采用满幅放大器得到满幅度输出的性能;

集成运算放大器可以构成电子滤波器,如低通滤波器、高通滤波器、带通滤波器、带阻滤波器等;

模拟/数字转换以及数字/模拟转换领域中,集成运算放大器是不可或缺的。例如采样保持电路,这是非集成运算放大器所不能实现的。

在信号电平比较应用中,各种比较器是不可或缺的,要想精确地对输入信号进行比较并得出正确结果就需要具有极高增益的比较器,比较器是一种特殊的集成运算放大器。有的信号比较还需要极快的速度,集成运算放大器中的比较器具有极快的响应速度。

集成运算放大器可以尽可能的简化电路

应用集成运算放大器可以尽可能的简化电路,通过下面的例子可以看到应用集成运算放大器构成的电子线路的简洁与优势。

跟随器

用集成运算放大器可以构成尽可能简化的电子线路。例如跟随器电路仅仅需要集成运算放大器就可以了,不需要外接元件,也不需要计算工作点和调试。应用集成运算放大器构成的跟随器和应用分立元件构成的跟随器电路如图。

1

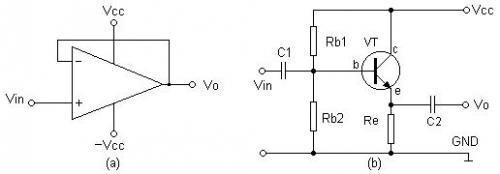

集成运算放大器构成的跟随器和分立元件构成的跟随器电路

图中,(a)为应用集成运算放大器的跟随器电路,(b)为应用分立元件构成的跟随器电路。可以看到应用集成运算放大器构成的跟随器电路比应用分立元件构成的跟随器电路简单得多。
