基于VxWorks操作系统的嵌入式实时PLC设计

0、前言

随着数字信息技术和网络技术的高速发展，人类正步入一个崭新的后 PC 时代。这个时代的主要特点是嵌入式系统无处不在，并不断地向科研生产及人类生活的各个方面渗透。而可编程控制器(PLC)对机床开关量信号进行控制时可靠性高，使用方便，在大多数数控机床，特别是经济型数控机床中，要求的输入输出点数不多的情况下得到广泛应用。在兼用PC 机系统资源的情况下，采用非实时多任务操作系统(如Windows)时，Win32 API 的设计可以满足多控制点复杂的数控功能要求，但由于Windows 的分时性，没有考虑到实时环境的开发用途，其系统调用的效率不高，不能满足数控系统高实时场合PLC 控制的实时性要求。

VxWorks 作为一运行在目标机上的高性能、可裁减的嵌入式实时操作系统，目前以其良好的可靠性和卓越的实时性被广泛地应用在通信、军事、航空、航天等高精尖技术及实时性要求极高的领域。

本文基于 VxWorks 操作系统，提出了基于VxWorks 的嵌入式实时PLC 设计的方法与应用，利用VxWorks 的开放性、模块化和可扩展性的系统结构特性以及多线程/多任务的系统环境来达到高实时要求的PLC 控制，在保证实时性的同时，实现多点位、复杂功能的PLC系统控制目标。

1、传统 PLC 系统的结构

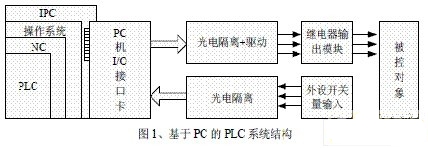

相比较传统的的基于通用工业 PC 的工业PLC，其数控系统嵌入式PLC 硬件包括：工控机及其外围设备，基于ISA 总线的开关量输入输出接口卡，光电隔离模块，继电器输出模块。其结构如图1 所示。

工控机采用 Windows 等非实时操作系统，数控系统的人机界面、数控代码处理、轨迹划、参数管理以及PLC 控制都通过工控机由软件来实现，不需要独立的NC 控制器，减少了数控系统对硬件的依赖，有利于提高系统的开放性。I/O 输入输出信息通过PC 机I/O 接口卡实现主机与伺服接口模块和I/O 接口模块之间的信息交换，PC 机I/O 接口卡基于ISA或PCI 的总线。虽然其相较最初的单片机的控制加入了工业PC 来拓展其开放性，但是由于没有充分利用PC 机系统资源，而开发和运行都采用的非实时多任务操作系统(如Windows，Linux)时，其设计没有考虑到实时环境的开发用途，其系统调用的效率不高，数控系统PLC

控制不能满足一些高精度场合的实时性要求。

2、基于嵌入式系统的实时PLC 系统结构

嵌入式实时 PLC 系统，一般由开发系统和实时运行系统两部分组成，是相互独立而又密不可分的两个系统，可以分别单独运行。开发系统基于PC 机，建立在Windows 操作系统平台之上，提供了PLC 应用程序的编写及其编译调试环境。开发系统与实时运行系统的通讯一般通过RS232 接口来实现。如果嵌入式操作系统提供网络服务，也可以通过以太网、Modbus 或CAN 总线进行通讯。应用程序编写完并编译调试无误后通过RS232 或TCP/IP 通信协议下载到嵌入式系统。实时运行系统则用于完成系统配置、输入信号处理、循环调用PLC 程序及控制信号输出等操作，并且可以通过现场总线或TCP/IP 通信协议与硬件层(I/O)实现通信。
